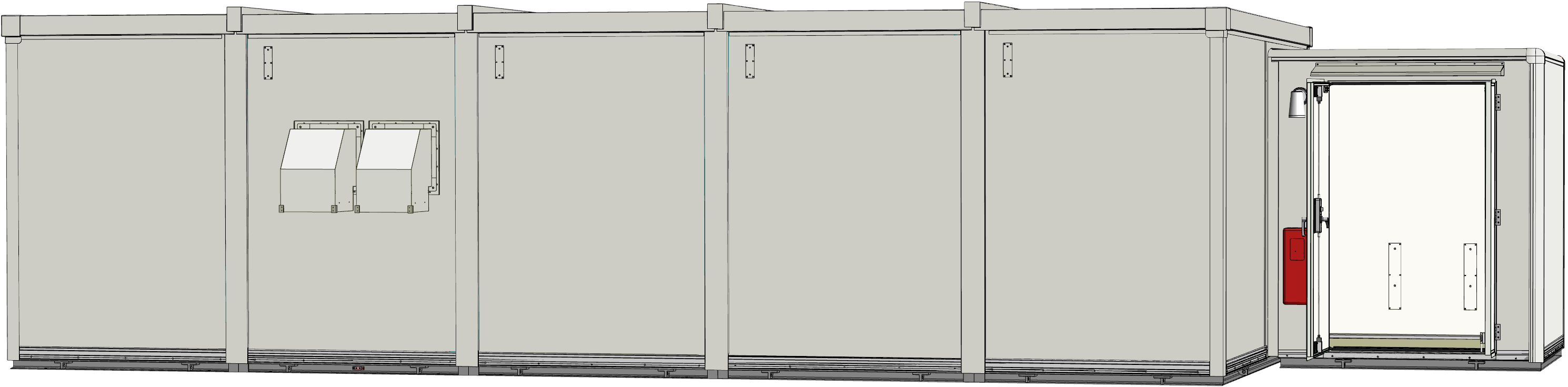

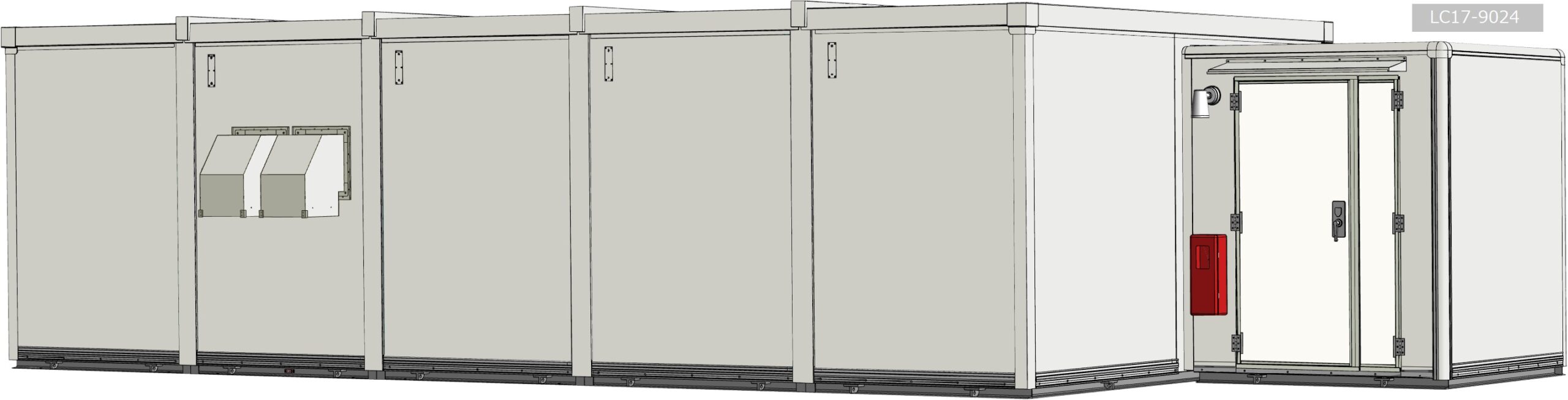

広い内部空間で機器を一括管理｜ケーブルテレビサブヘッドエンド用局舎

用途	防災・通信関連
サイズ	9Mサイズ

仕様情報

用途	防災・通信関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：1.0m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 3000N/㎡、壁強度：基準風速 Vo=30m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）
パネル外形寸法	幅(W)9500mm×奥行(D)4600mm×高さ(H)2740mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板
扉仕様	観音開き式扉
本体オプション	前室床貫通口
付帯品オプション	ケーブルラック　　　　　　　　　　　　　　　分電盤　　　　　　　　　　　　　　　　換気設備　　　　　　　　　　　　空調機高温異常用温度スイッチ内部アースバー火災報知設備　　　　　　　　　　　　　　　消火器、格納箱
その他オプション	フッ素樹脂系塗料（耐塩害）

搬入形態

分割搬入型

導入背景とソリューション

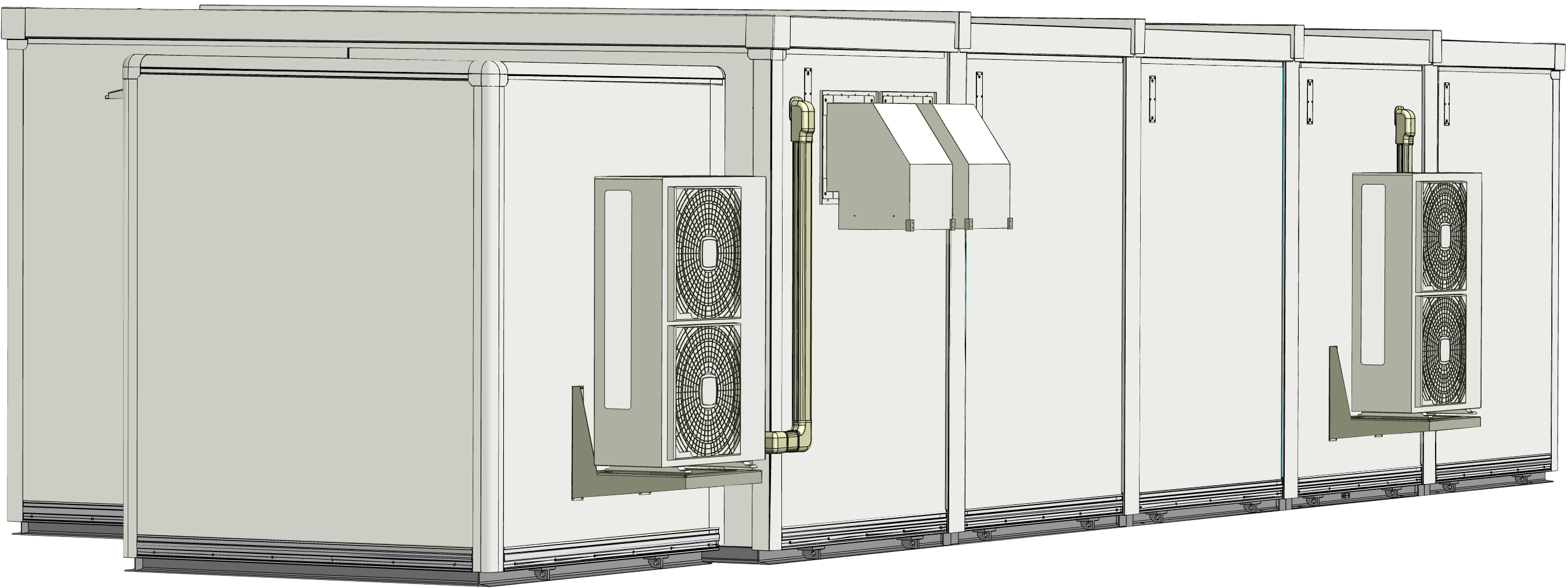

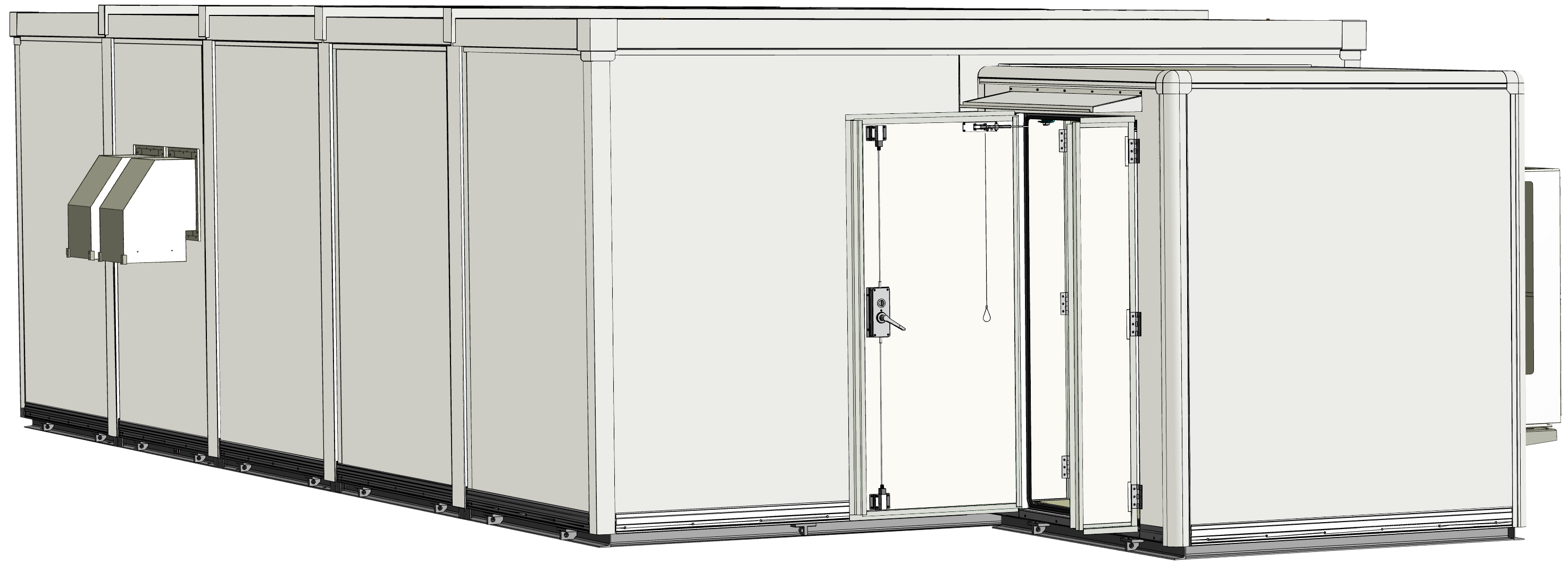

大容量の通信設備を効率的かつ安全に収容するため、十分な内部空間を確保できる局舎が求められました。その要件に応えるため、高い耐震・防水性能を確保した9Mサイズのサブヘッドエンド用局舎を設計・製作。分電盤や空調機、換気設備、火災報知設備を備えます。機器収納スペースとは仕切られた前室を設けることで利便性を高めます。さらに耐塩害仕様の塗装によって沿岸部への設置にも対応。分割搬入型工法を採用することで、効率的で確実な施工を実現しています。
