大規模設備を効率収容｜ケーブルテレビサブセンター局舎

用途	防災・通信関連
サイズ	8Mサイズ

仕様情報

用途	防災・通信関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：1.0m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 3000N/㎡、壁強度：基準風速 Vo=30m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）
パネル外形寸法	幅(W)8100mm×奥行(D)4600mm×高さ(H)2740mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

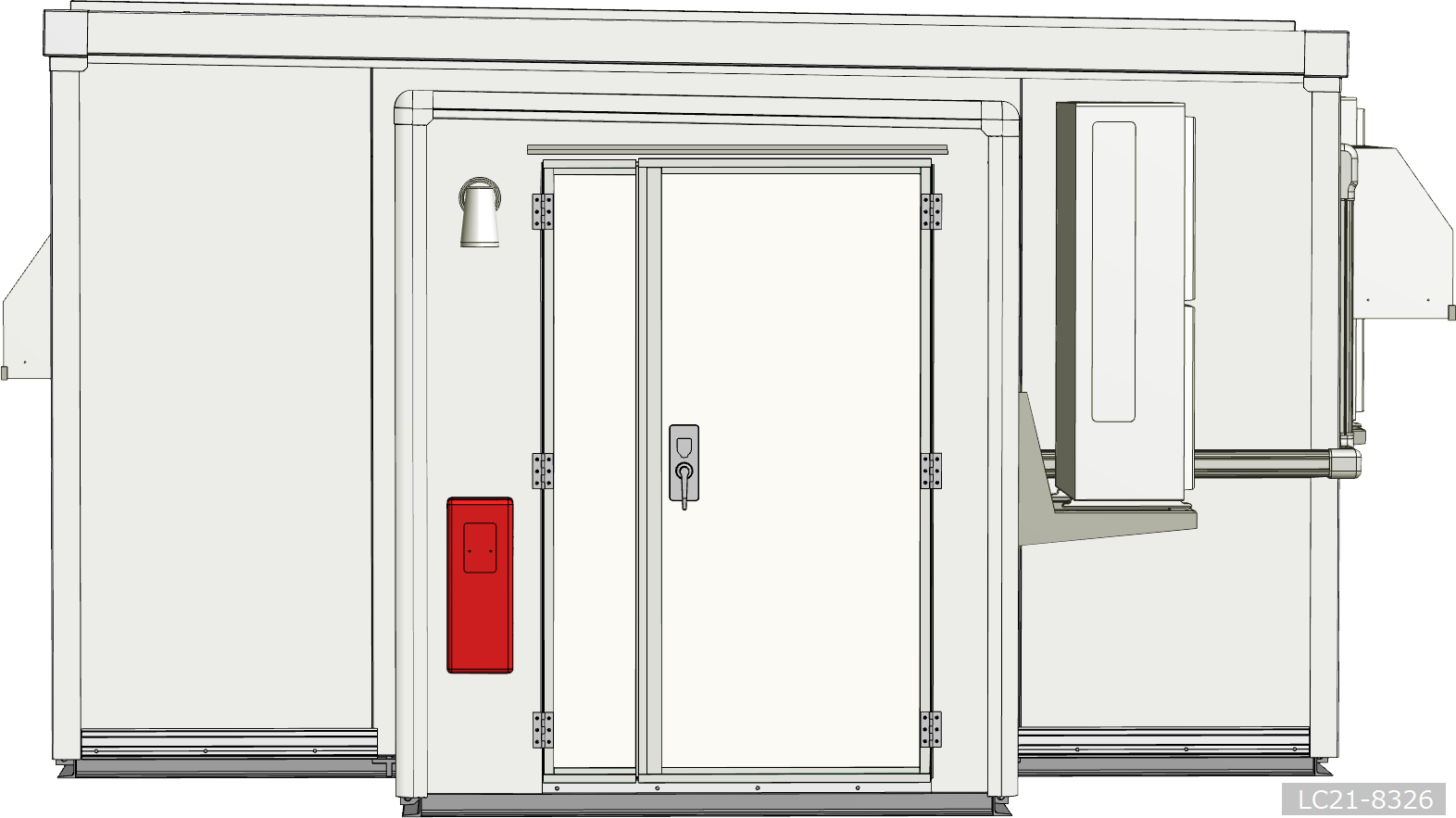

扉仕様	観音開き式扉
本体オプション	前室床貫通口
付帯品オプション	ケーブルラック　　　　　　　　　　　　　　　　　　分電盤　　　　　　　　　　　　　換気設備　　　　　　　　　　　　　　　　　　空調機　　　　　　　　　　　　　　　火災報知設備　　　　　　　　　　　　　　　　高温異常用温度スイッチ　　　　　　　　　　　　　　　内部アースバー　　　　　　　　　　　　　　屋外灯 LED誘導灯消火器、格納箱
その他オプション	フッ素樹脂系塗料（耐塩害）

搬入形態

分割搬入型

導入背景とソリューション

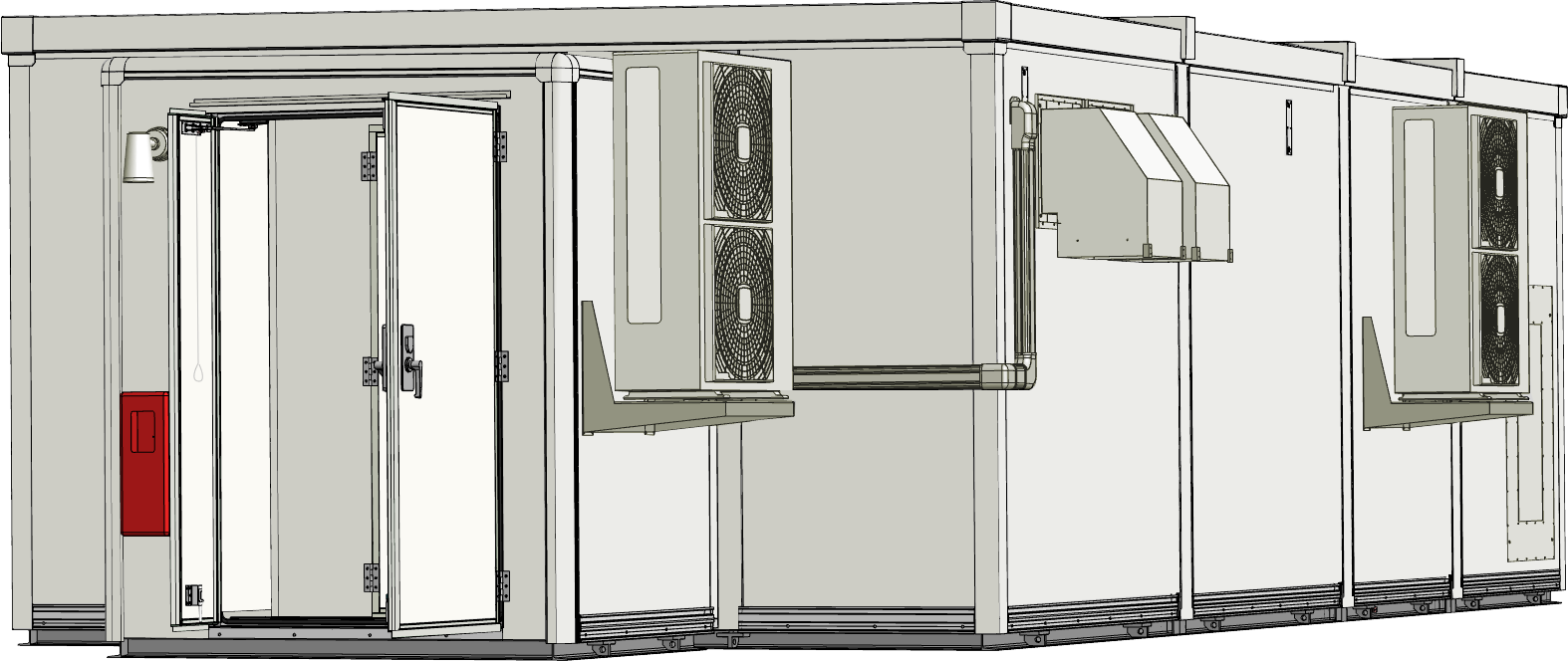

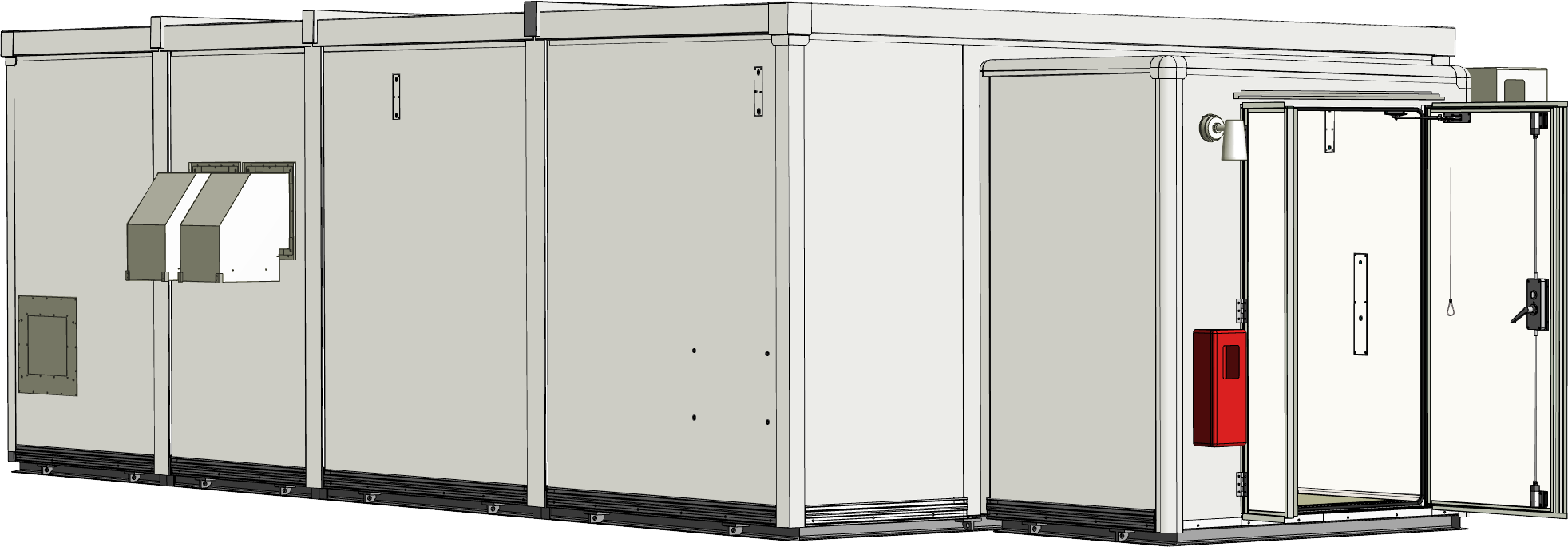

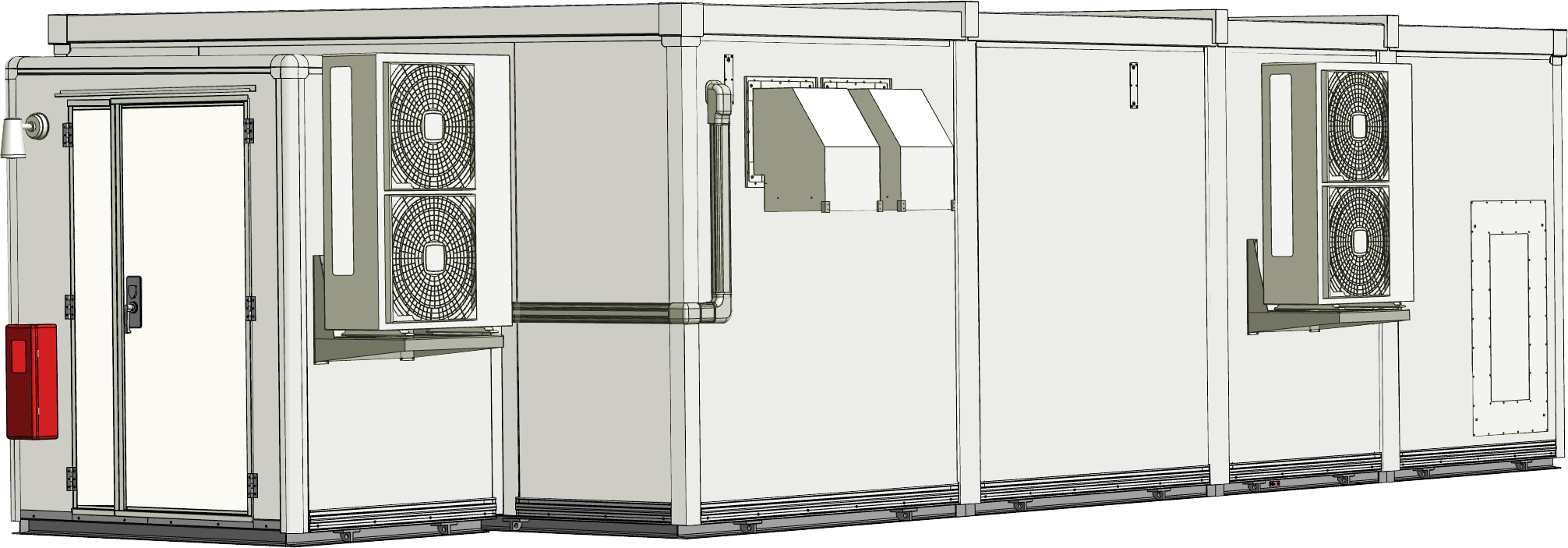

多くの機器を収容するケーブルテレビのサブセンターでは、広い内部空間と高い耐震性・防水性能を兼ね備えた局舎が必要とされました。そこで、前室を備え、分電盤・空調機・火災報知設備などの付帯機器を効率的に配置した局舎を設計。さらに耐塩害仕様の塗装を施すことで沿岸部での設置にも対応し、分割搬入型工法により確実かつ迅速な施工を実現しています。
