点検容易な構造を採用｜風力発電関連設備/機器の収容
| 用途 | エネルギー関連 |
|---|---|
| サイズ | 5Mサイズ |
仕様情報
| 用途 | エネルギー関連 |
|---|---|
| 環境条件（耐震強度・積雪） | 耐震強度：入力加速度 水平1.0G／鉛直0.5G、積雪：1.4m以下 |
| 強度条件（床強度、屋根強度、壁強度） | 床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 4200N/㎡、壁強度：基準風速 Vo=32m/s |
| 防水性能 | JIS-C-0920 保護等級4防沫形（吸排気口部分は除く） |

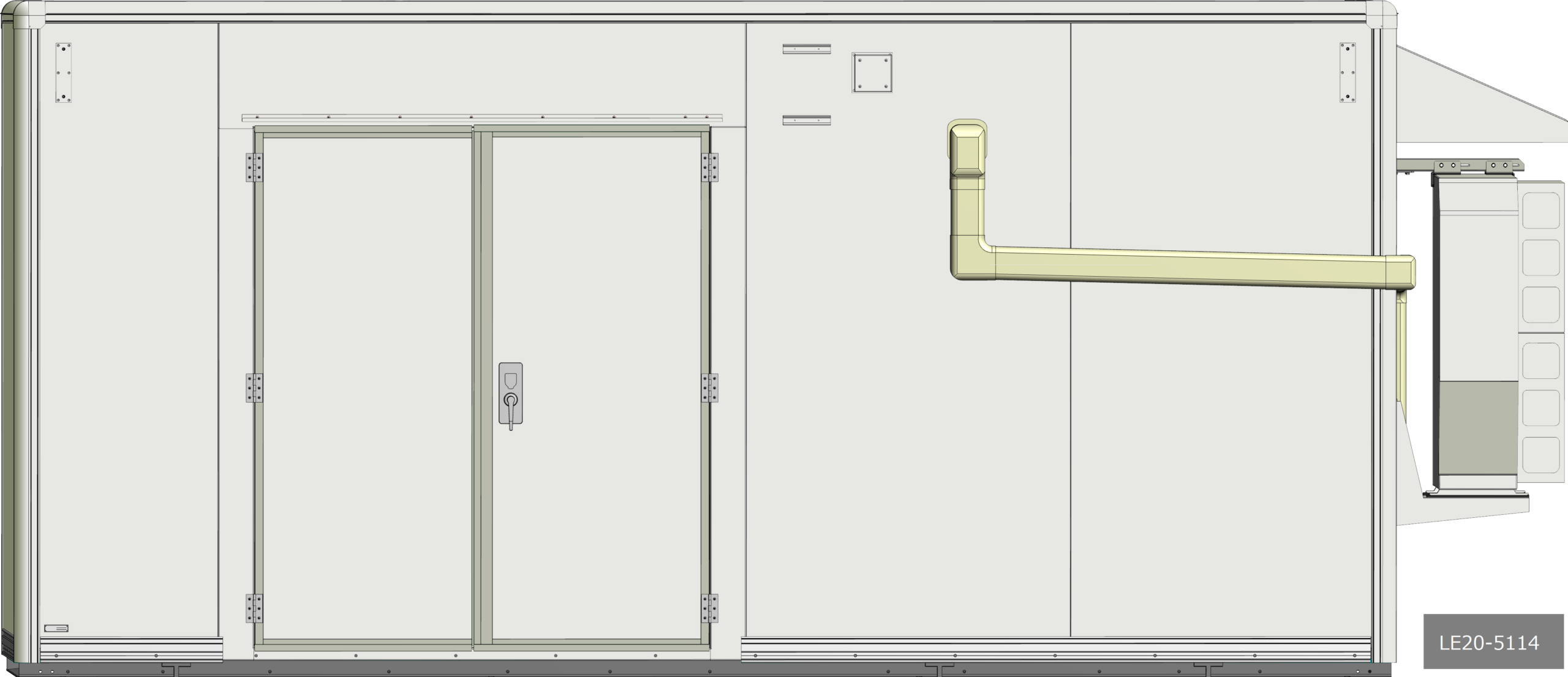

| パネル外形寸法 | 幅(W)5800mm×奥行(D)2300mm×高さ(H)2850mm |
耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。
オプション
| パネル仕様（外板・内板） | 外板：アルミ板 内板：カラーアルミ板 |
|---|---|

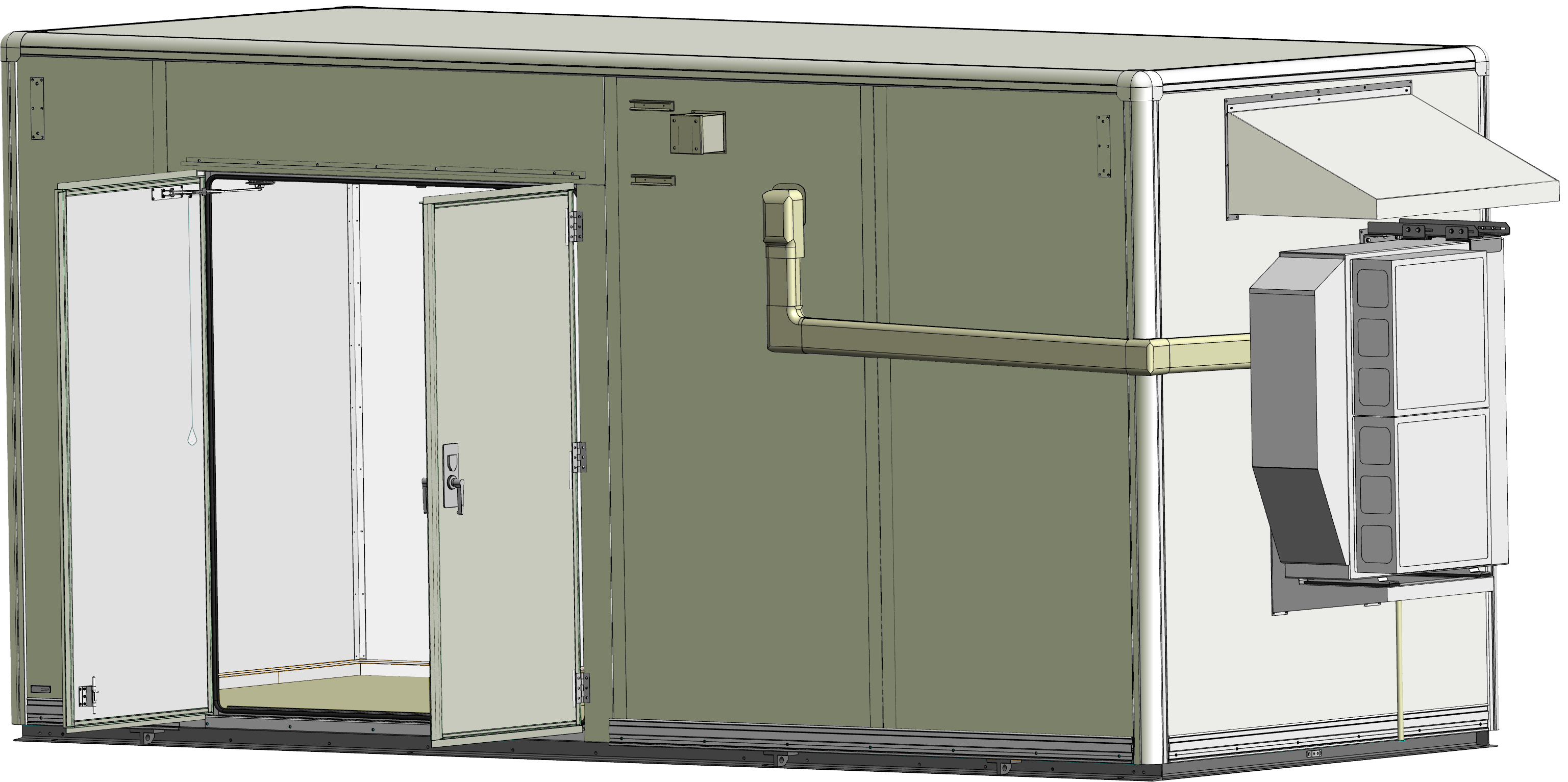

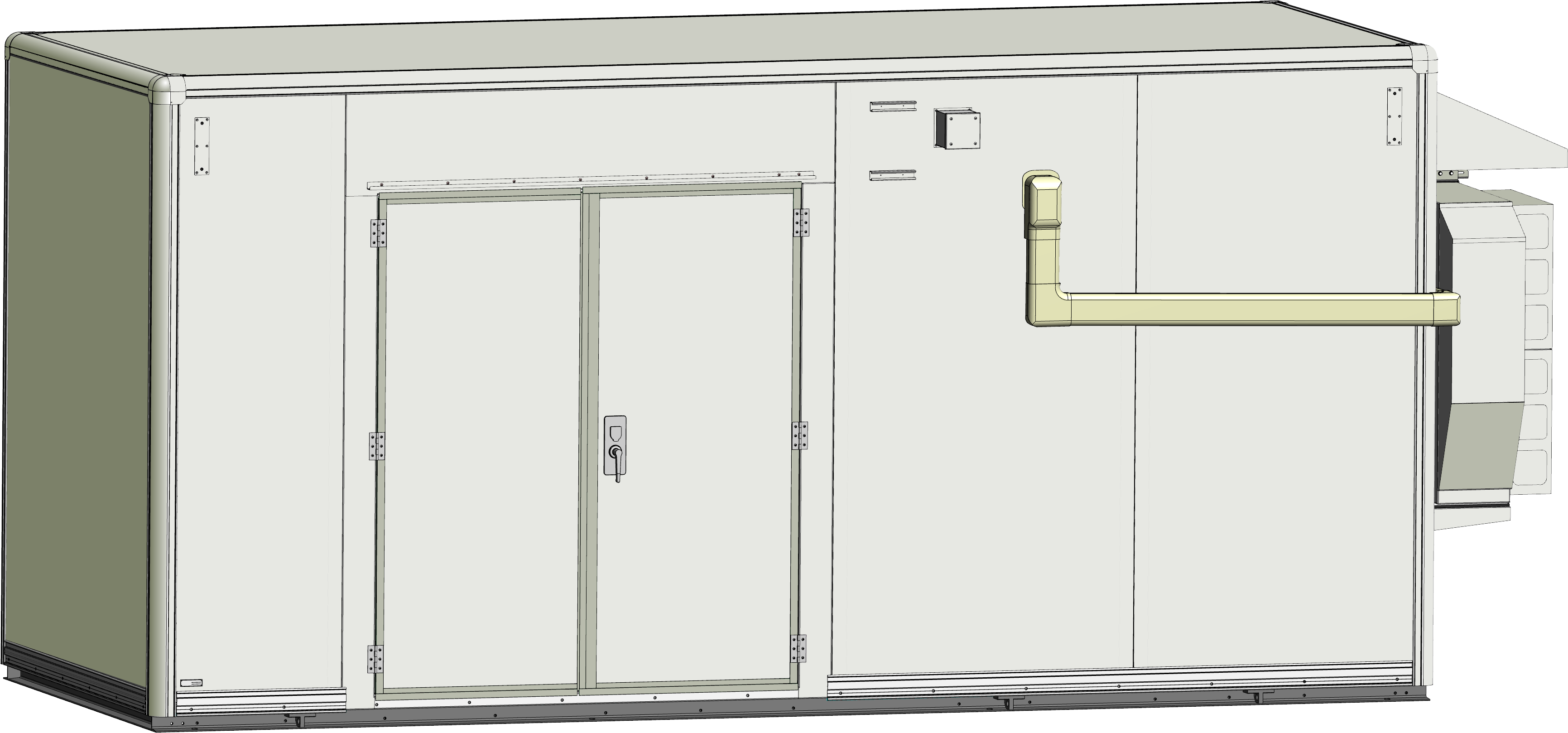

| 扉仕様 | 観音開き式扉 |
| 本体オプション | 床貫通口 |

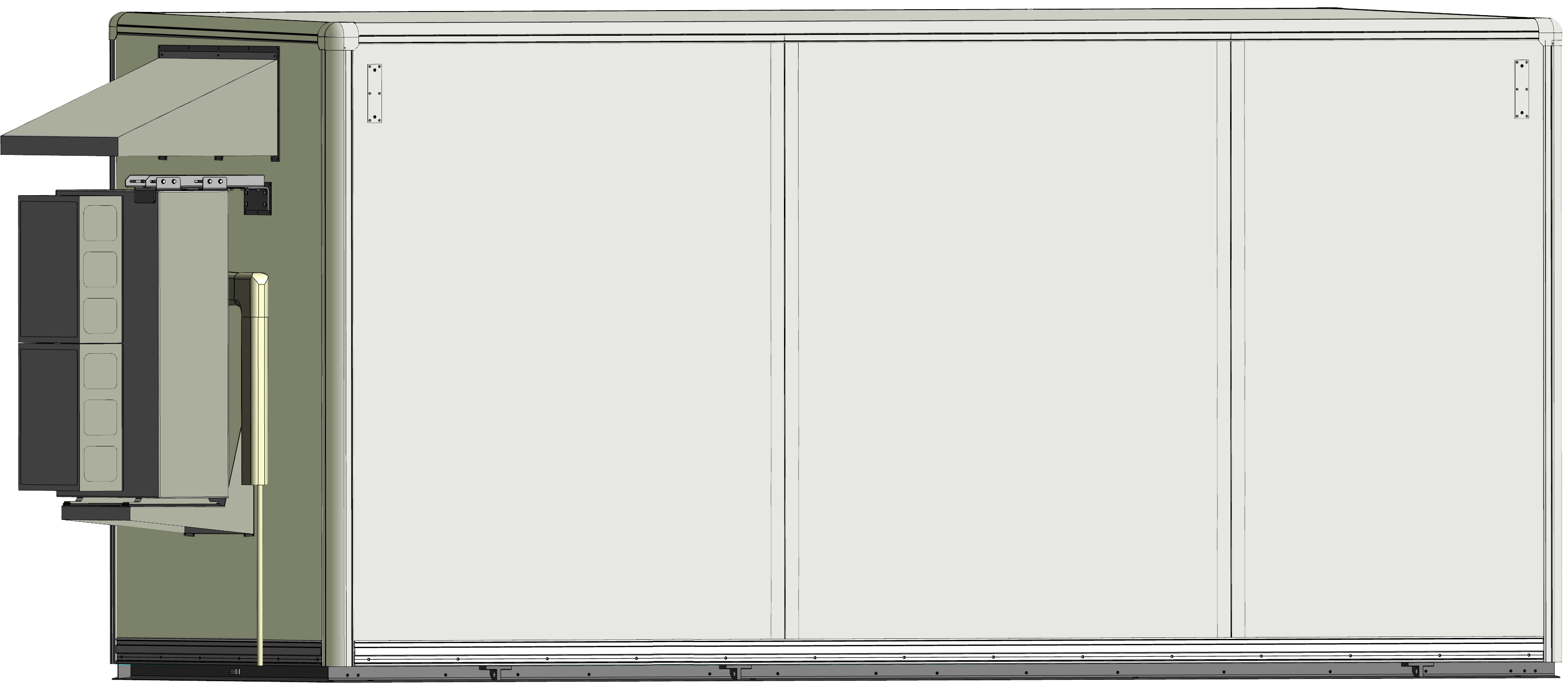

| 付帯品オプション | ストラクチャー 分電盤 空調機 プルボックス 空調室外機防雪ヒサシ |
搬入形態
工場組立完成型（上箱脱着方式）
導入背景とソリューション

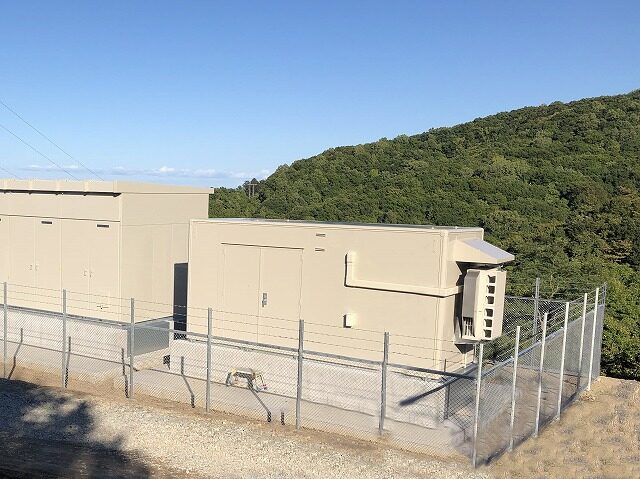

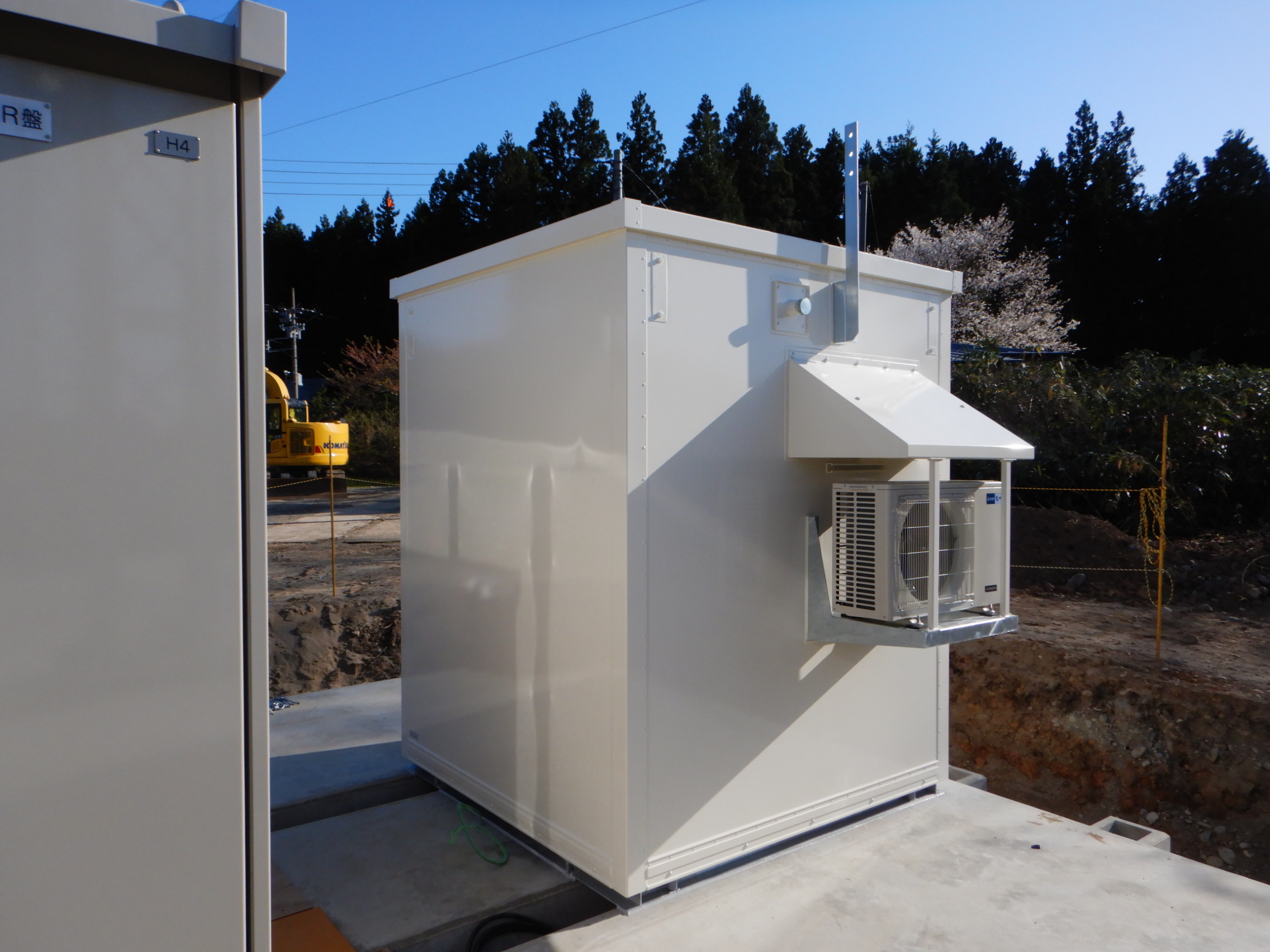

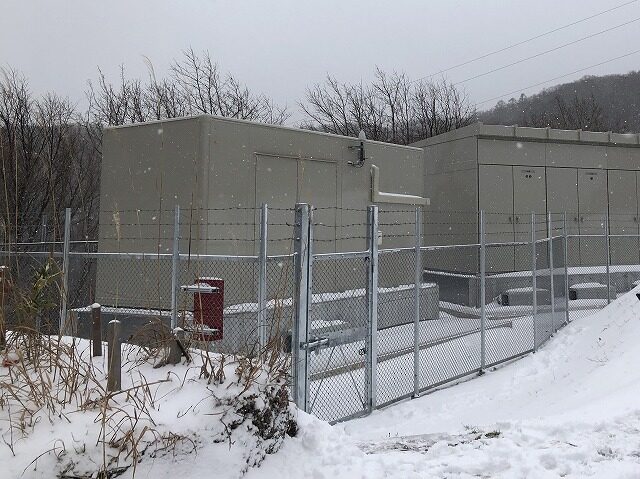

風力発電所において各種設備を安定して運用するために、 風が強く吹く厳しい環境にも対応できる堅牢な局舎が求められました。そこで、耐震・防水性能を確保した5Mサイズの局舎を設計・製作。室内機器の発熱量に合わせて選定した空調機を効率的に配置し、雪害対策用の室外機防雪ヒサシを取り付けました。工場組立完成型工法により現地設置を短時間で完了し、上箱脱着方式を採用することで機器の設置が容易に行えます。
納期
3か月
