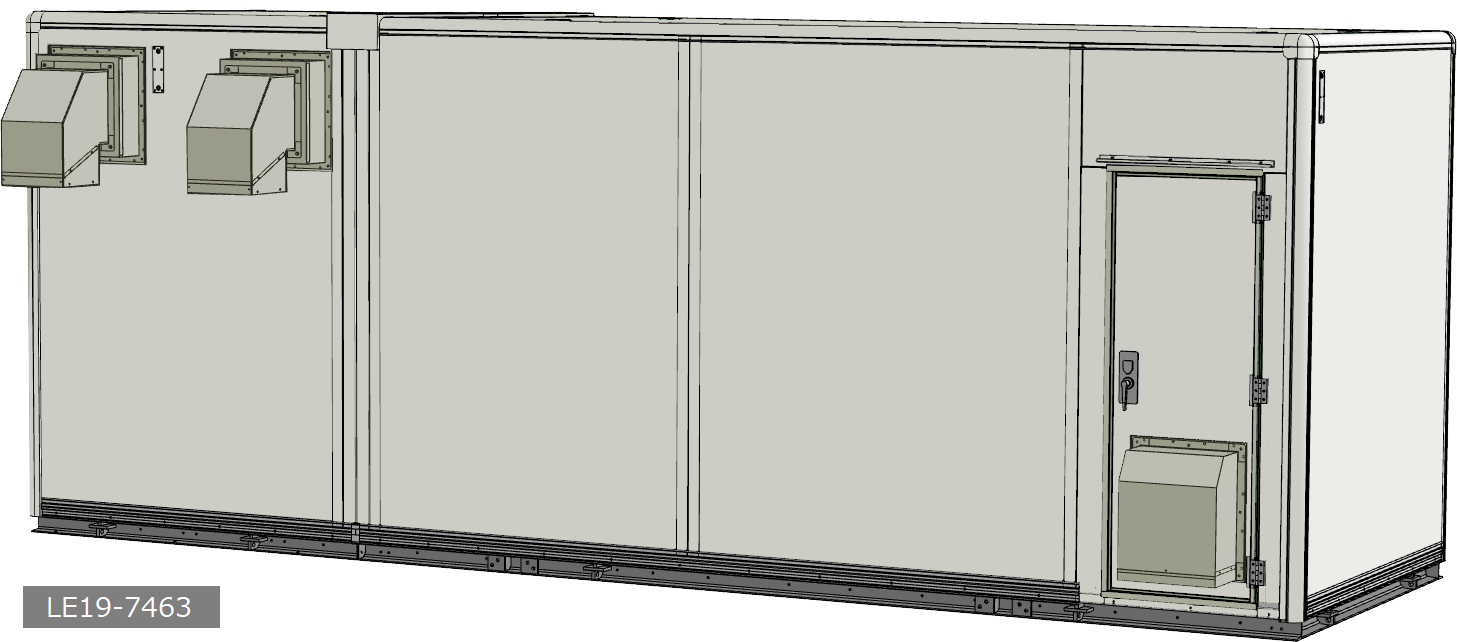

高圧受電設備を安全に保護｜工場向け高圧受電設備収容シェルター

用途	エネルギー関連
サイズ	7Mサイズ

仕様情報

用途	エネルギー関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：1.0m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 3000N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級3防雨形（吸排気口部分は除く）
パネル外形寸法	幅(W)7460mm×奥行(D)2300mm×高さ(H)2900mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

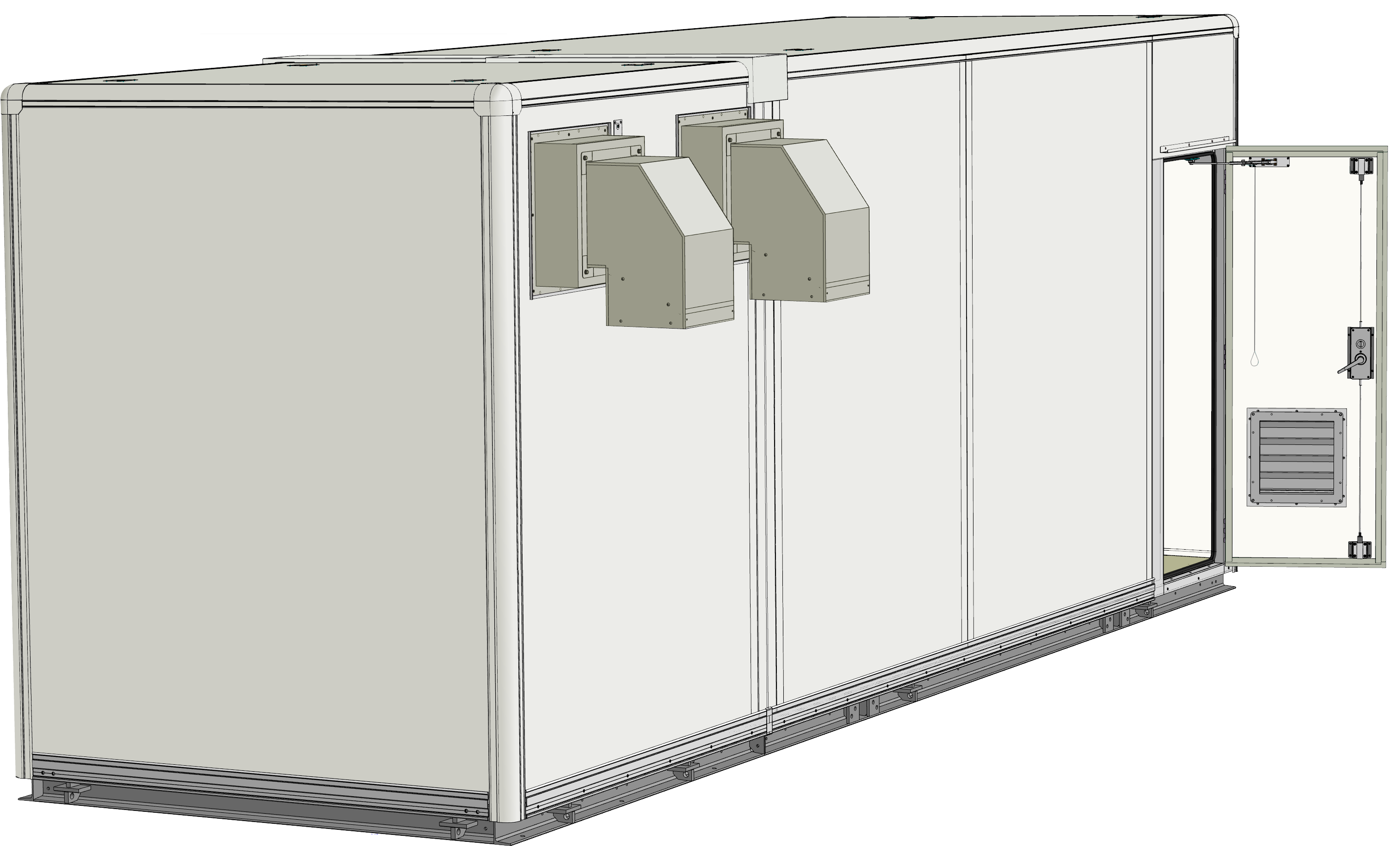

扉仕様	片開き式扉
本体オプション	貫通口床貫通口

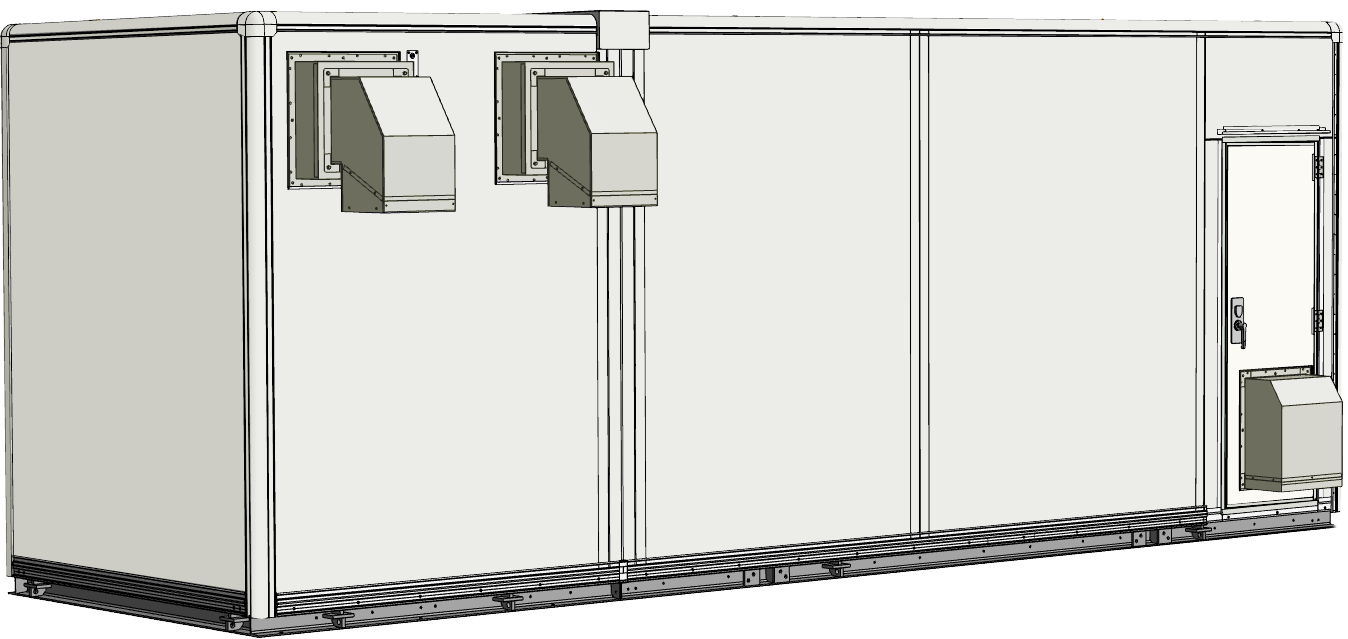

付帯品オプション	換気設備火災報知設備
その他オプション	ウレタン樹脂系塗料

搬入形態

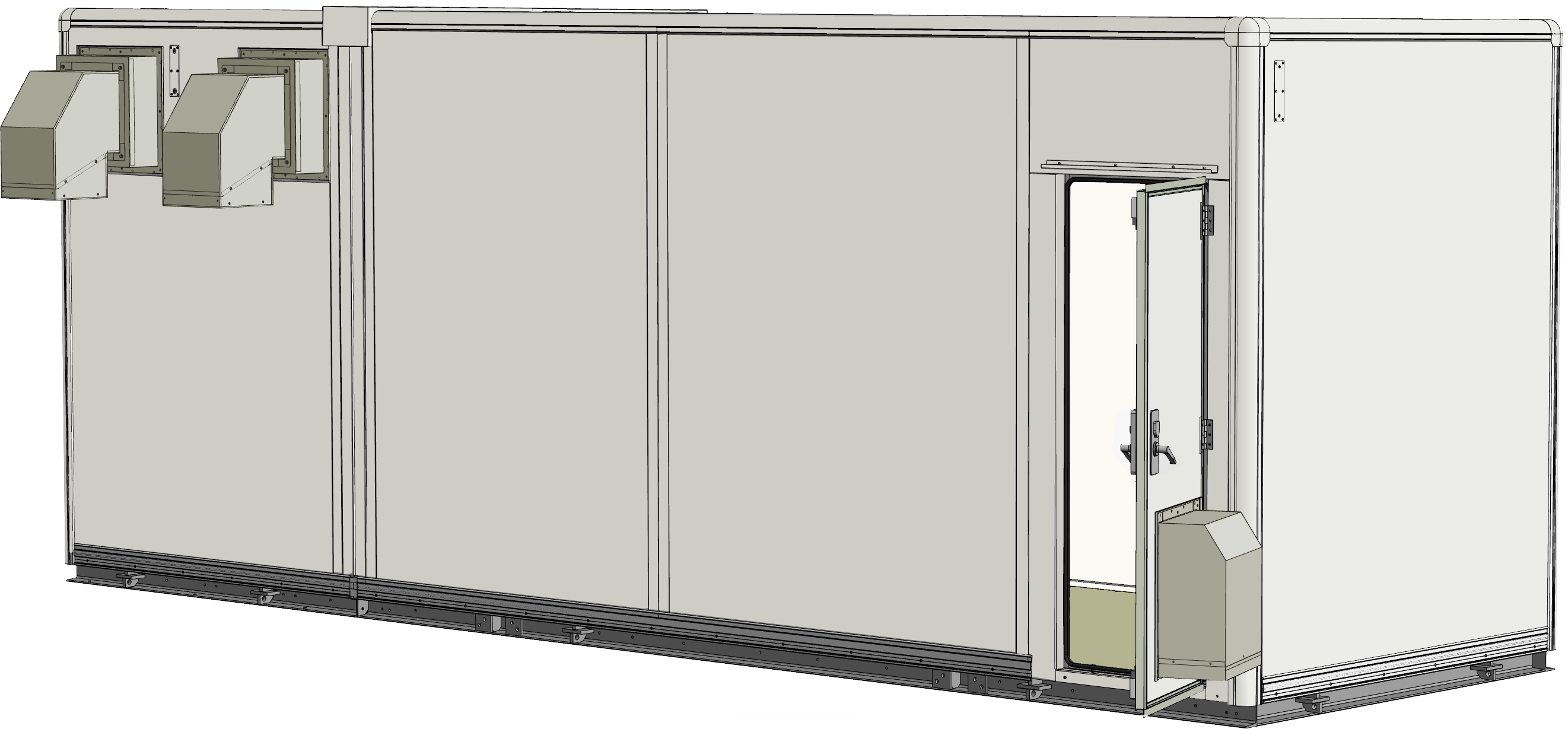

分割搬入型（上箱脱着方式）

導入背景とソリューション

大規模工場やビル敷地内では、高圧受電設備を安全に収容できる耐久性の高い局舎が必要とされました。そこで、耐震・防水性能を備えた7Mサイズのシェルターを設計・製作。換気設備や火災報知設備を装備することで安全で安定した稼働をサポートします。分割搬入型工法により効率的かつ確実な現地施工を可能にしています。また、上箱脱着方式を採用することで室内機器の搬入・設置を容易にしています。
