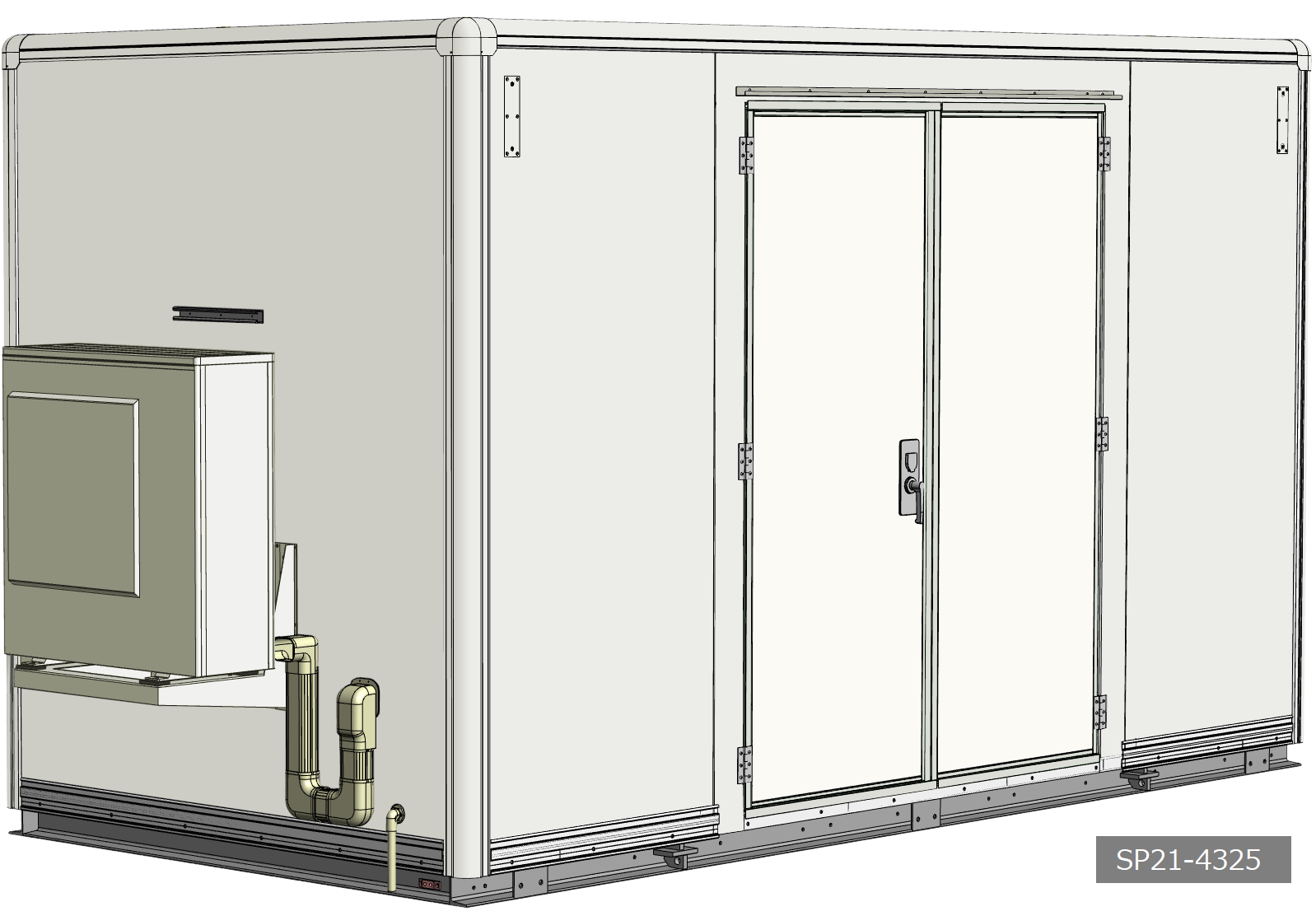

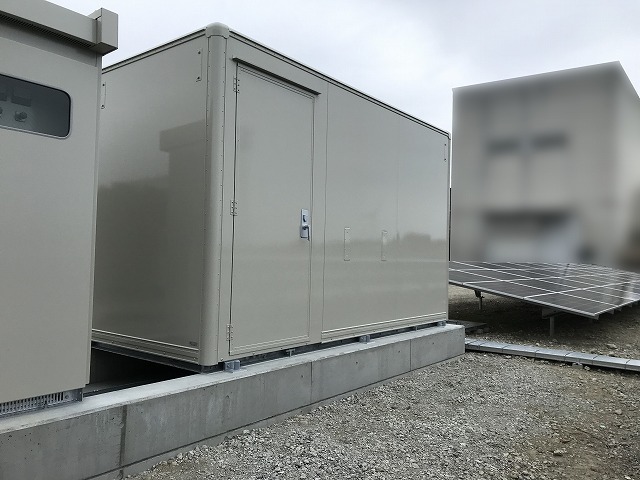

施工性と保守性を両立｜太陽光発電システム関連設備（PCS）収容局舎

用途	エネルギー関連
サイズ	4Mサイズ

仕様情報

用途	エネルギー関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.5m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 1500N/㎡、壁強度：基準風速 Vo=30m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）

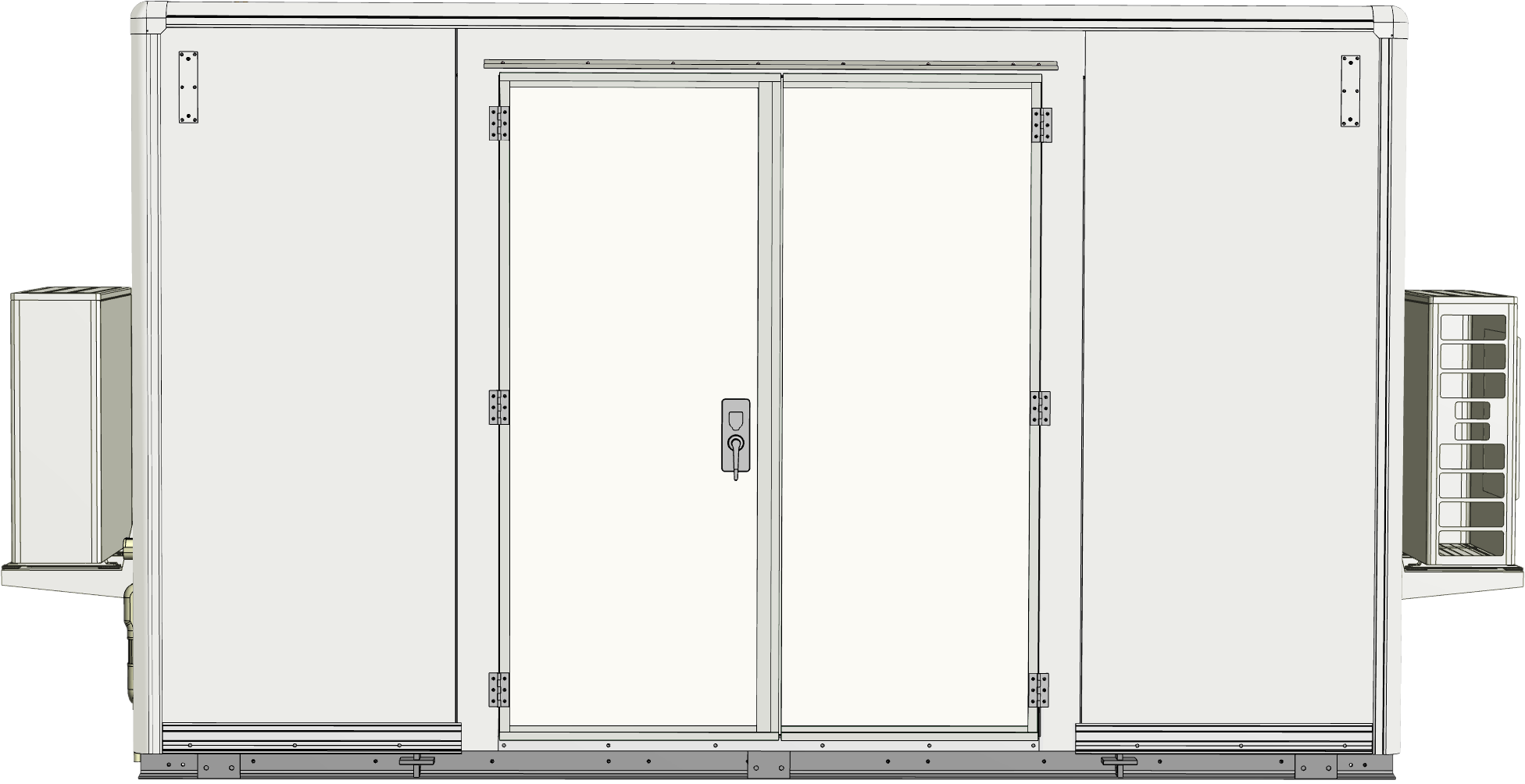

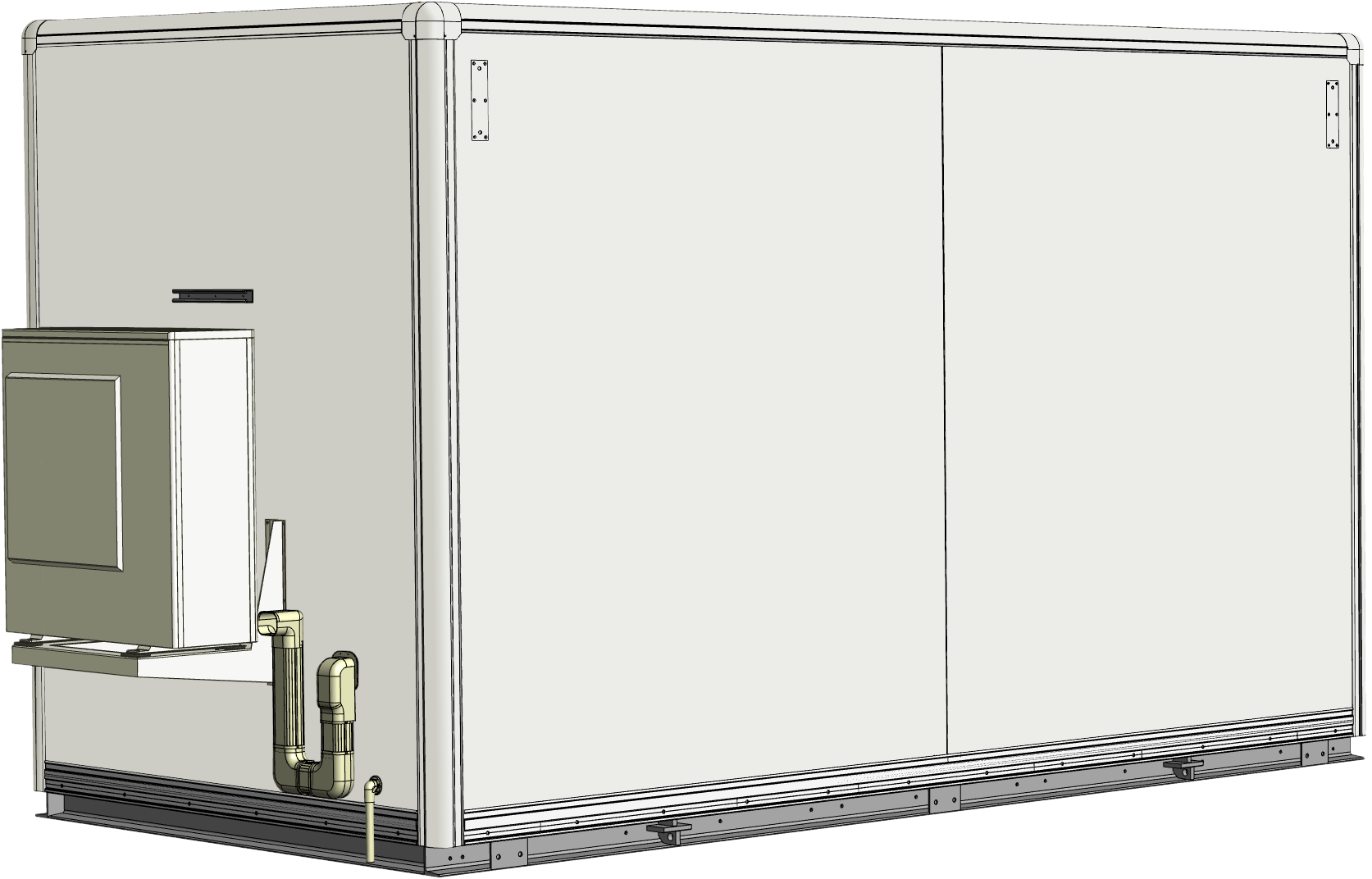

パネル外形寸法	幅(W)4500mm×奥行(D)2250mm×高さ(H)2750mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：カラーアルミ板内板：カラーアルミ板

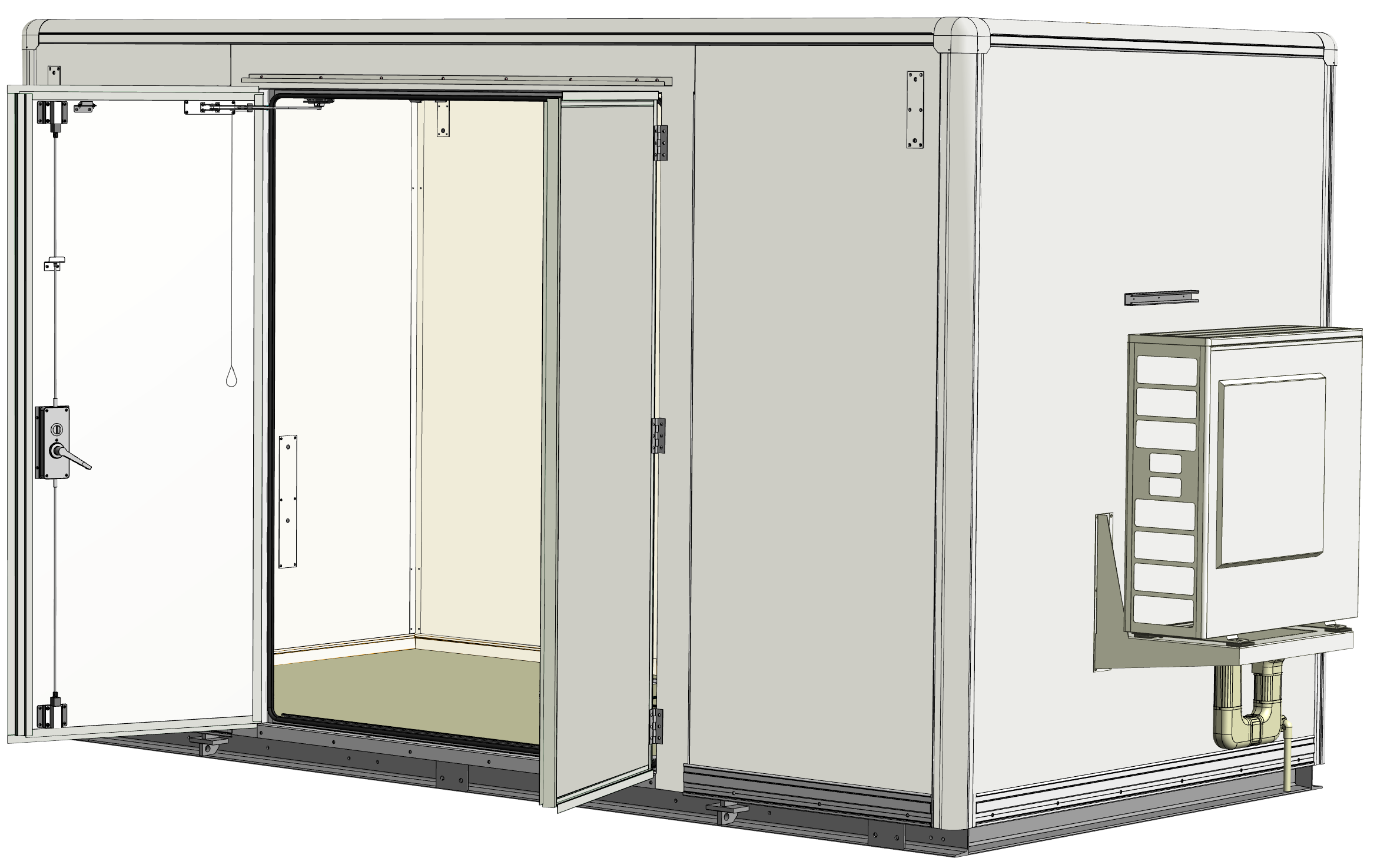

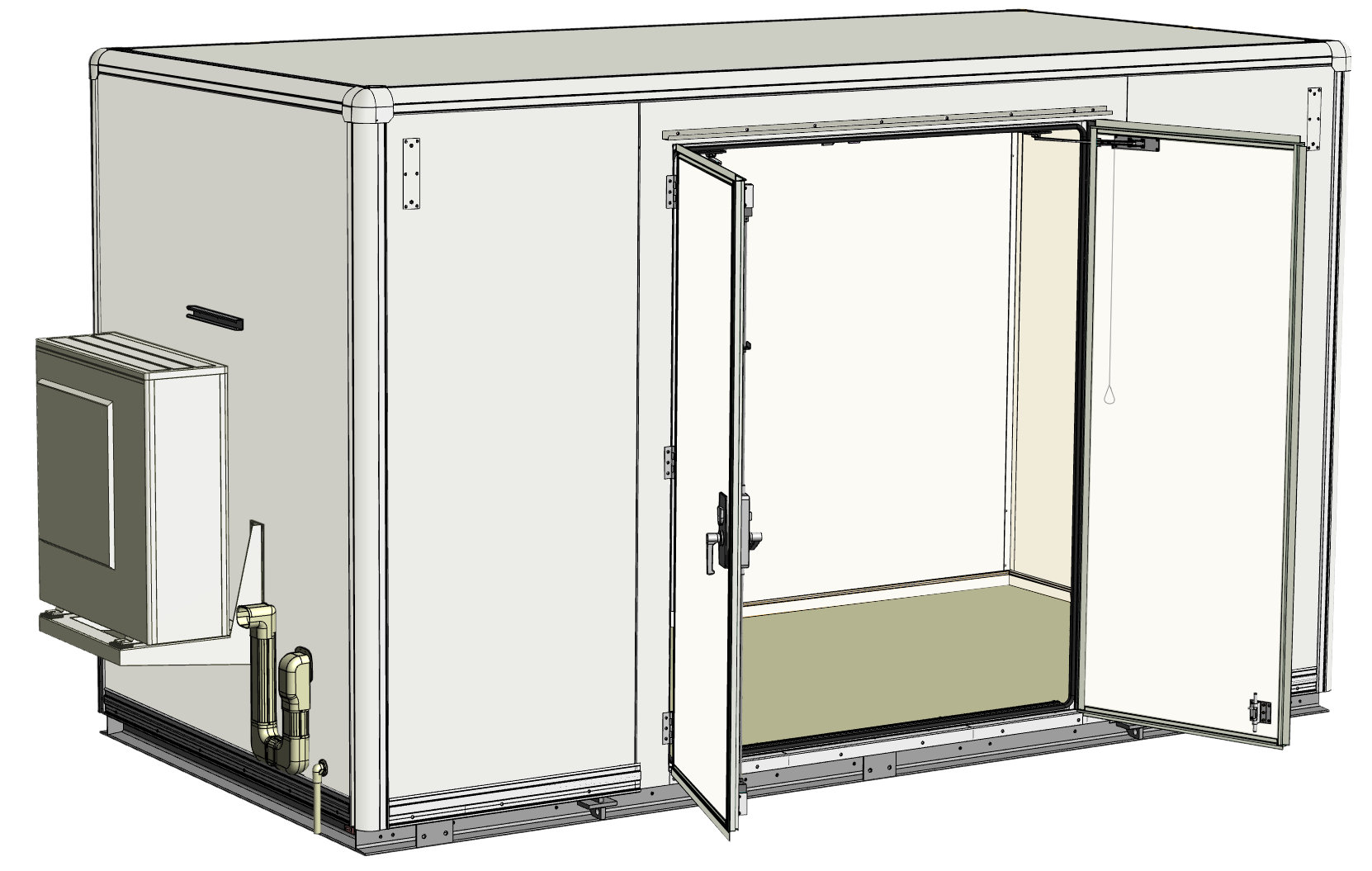

扉仕様	観音開き式扉
本体オプション	床貫通口床点検口
付帯品オプション	分電盤空調機高温異常用温度スイッチ　　　　　　　　　　　　　　内部アースバー　　　　　　　　火災報知設備

搬入形態

工場組立完成型（上箱脱着方式）

導入背景とソリューション

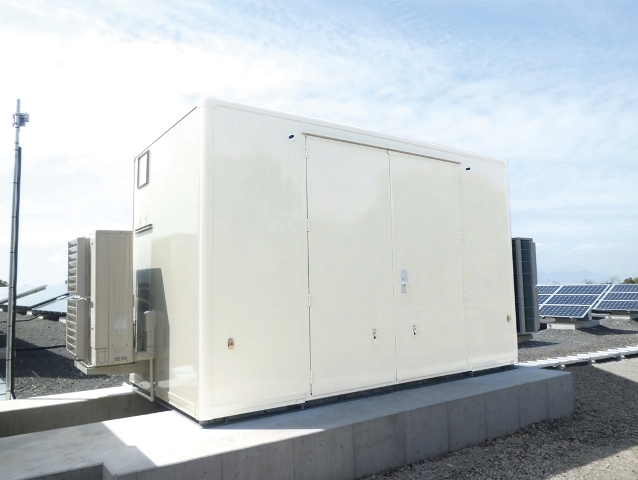

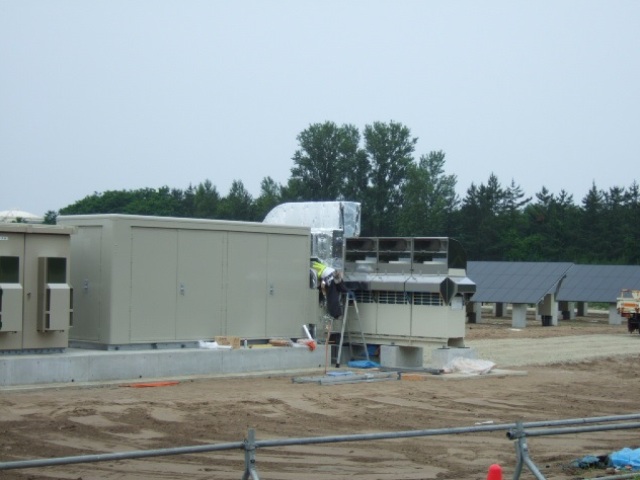

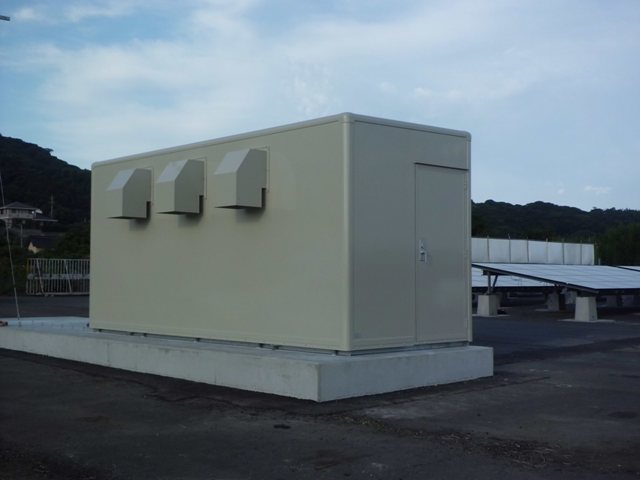

太陽光発電所向けに、パワーコンディショナや周辺機器を安全かつ効率的に収容できる局舎が求められました。その要件に応えるため、高い耐震・防水性能を確保し、分電盤や空調機、火災報知設備を効率的に配置した4Mサイズの局舎を設計。外板にカラーアルミ板を使用することで耐候性を保ちながらコストダウンを実現。さらに、床下からケーブルを導入するための床貫通口と設置後のメンテナンスに活用する点検口を設けることで保守性を向上。上箱脱着方式を採用することで、施工時の室内機器の設置を容易にしています。
