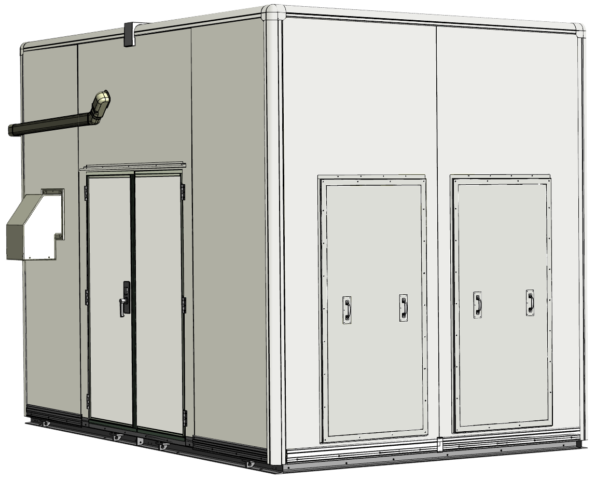

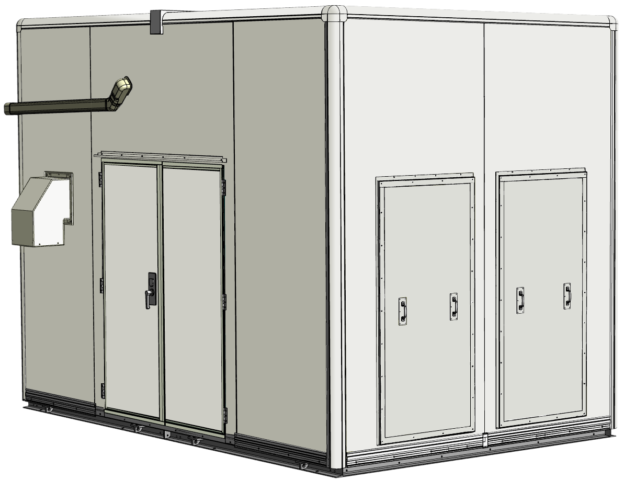

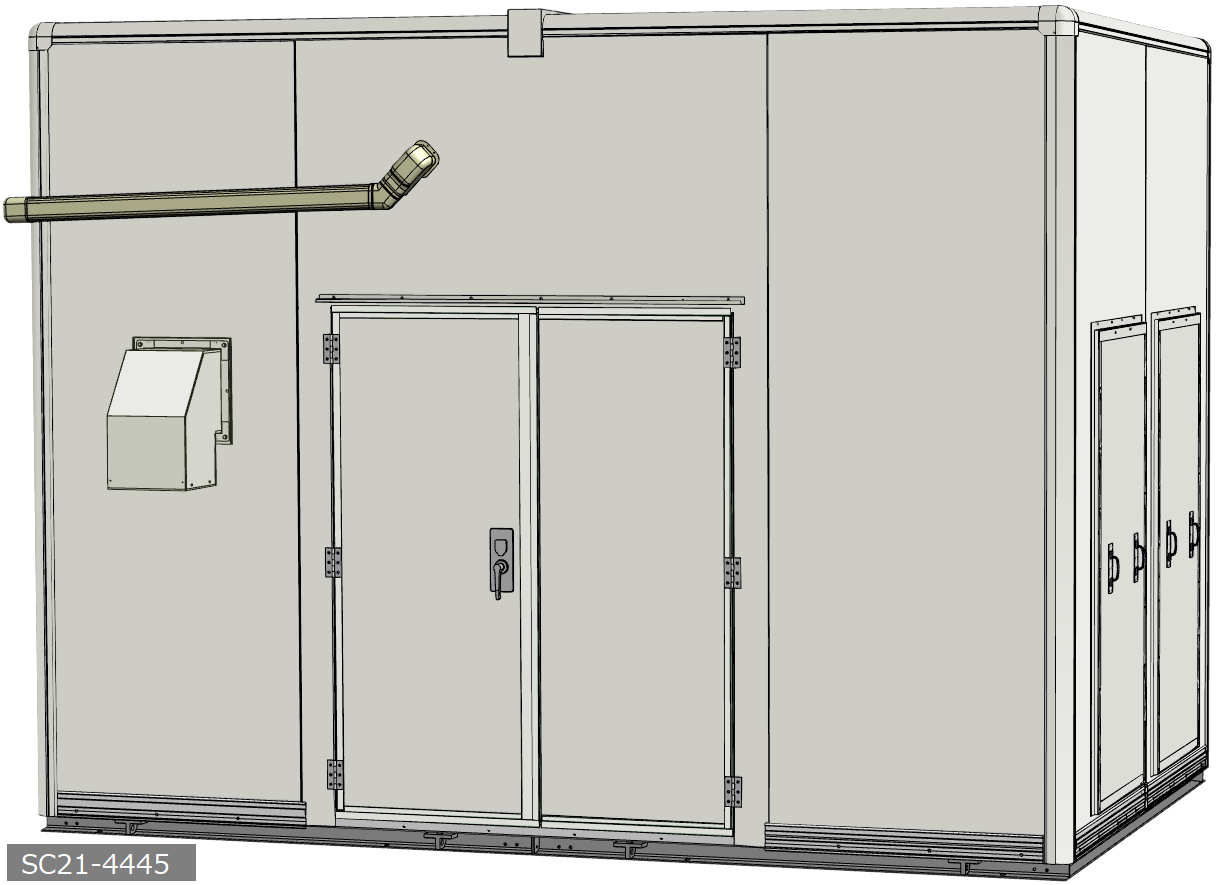

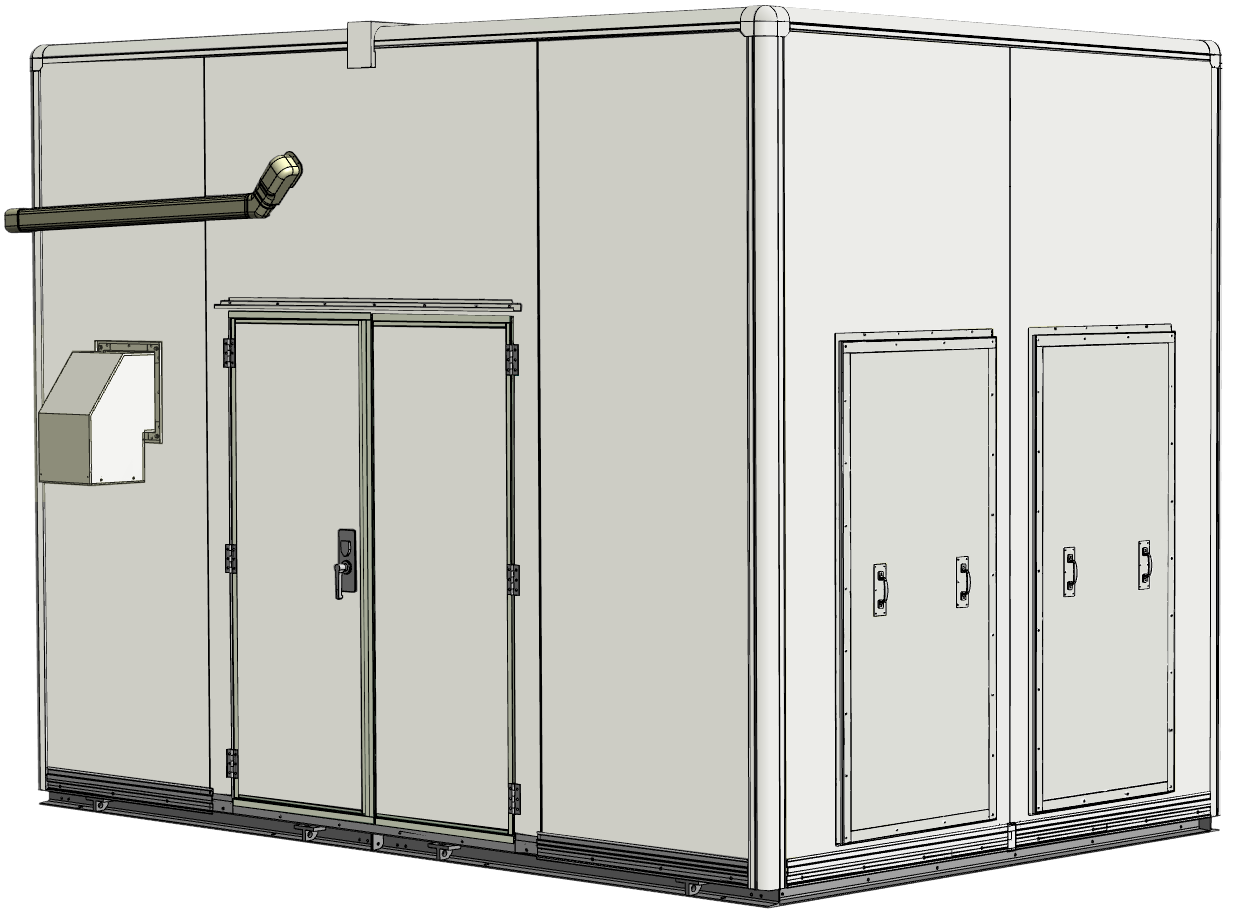

省エネ電力設備を効率配置｜高圧インバータ盤収容局舎

用途	エネルギー関連
サイズ	4Mサイズ

仕様情報

用途	エネルギー関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.5m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 1500N/㎡、壁強度：基準風速 Vo=30m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）
パネル外形寸法	幅(W)4450mm×奥行(D)2900mm×高さ(H)3400mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

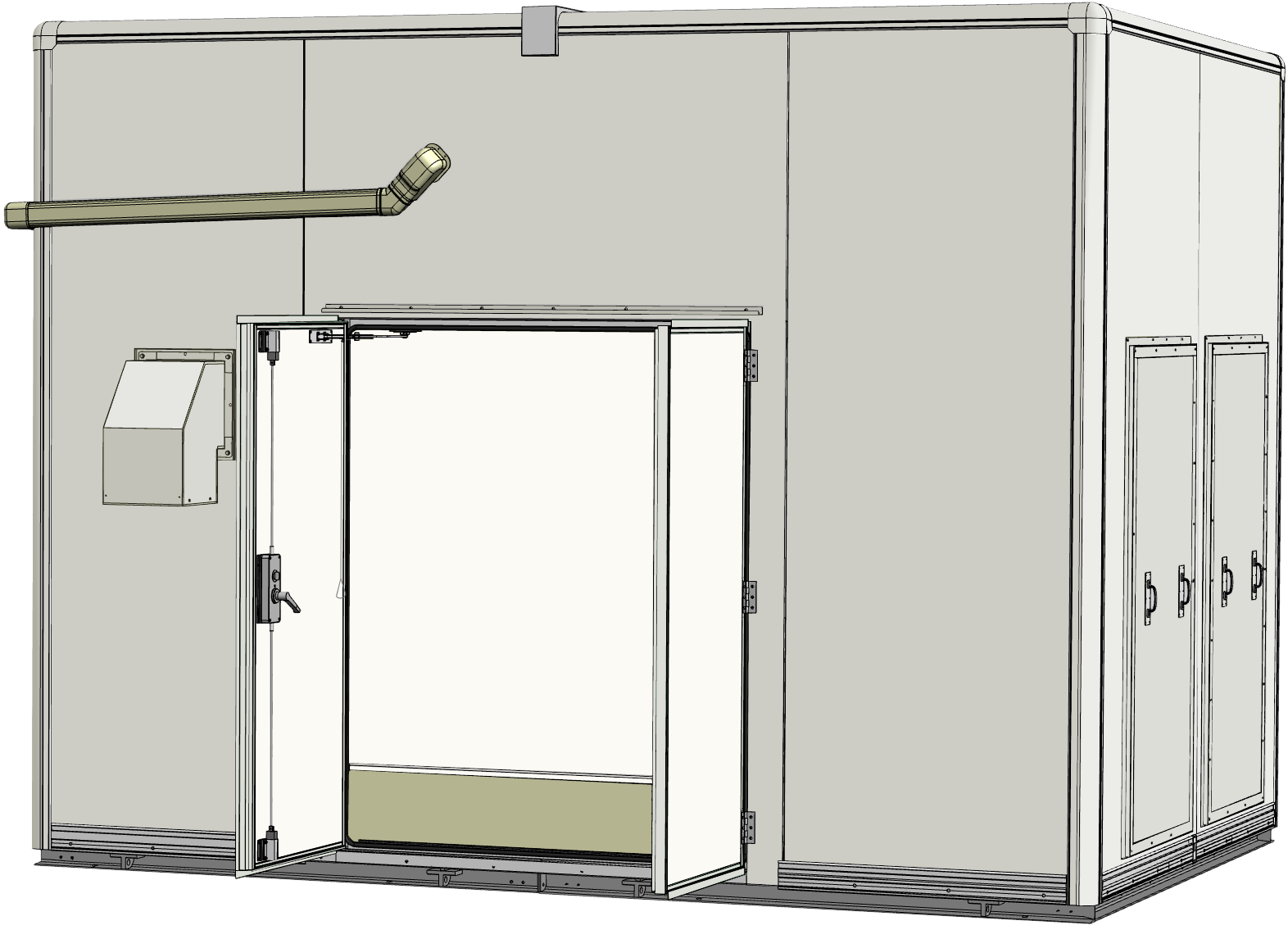

扉仕様	観音開き式扉

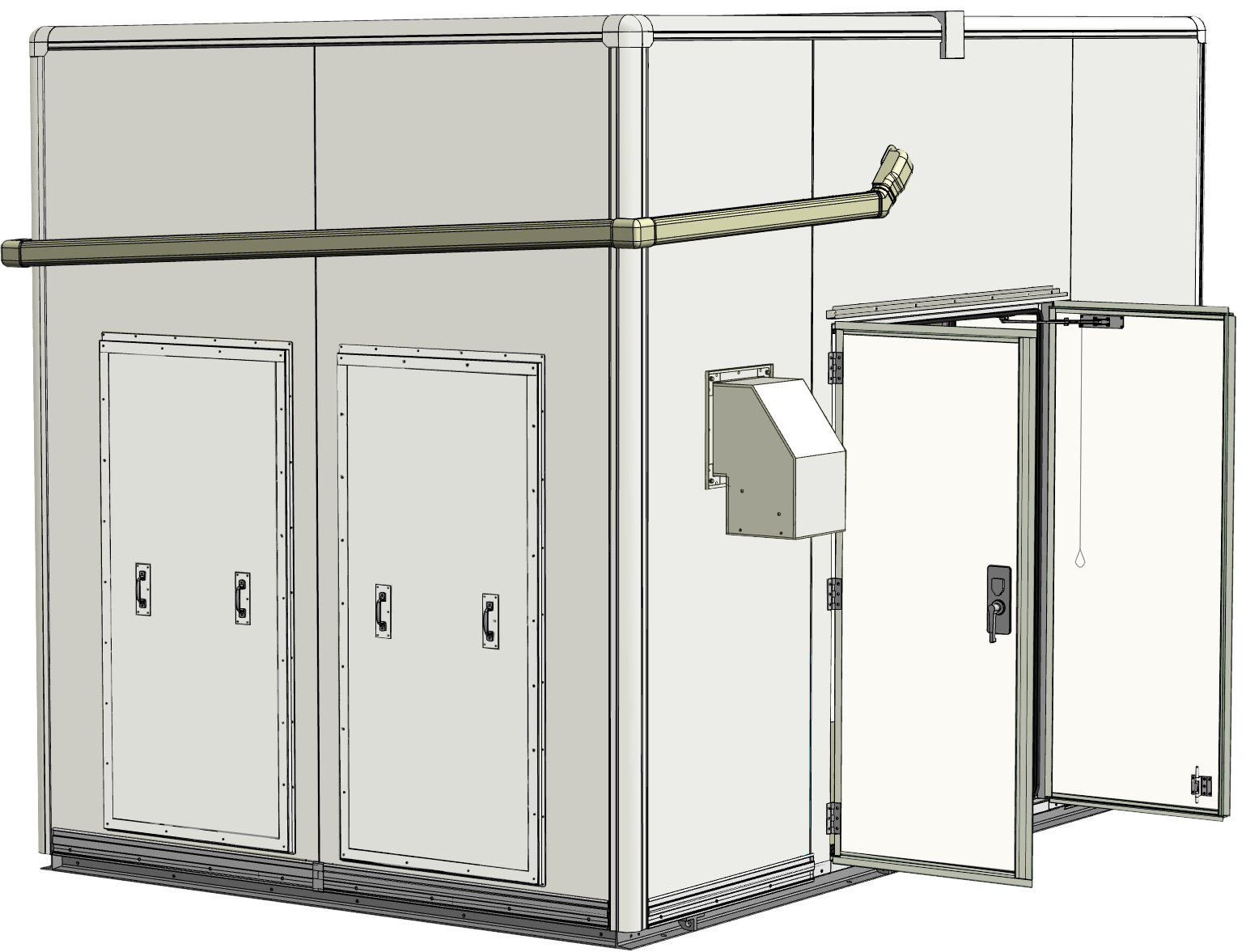

本体オプション	床貫通口点検ハッチ

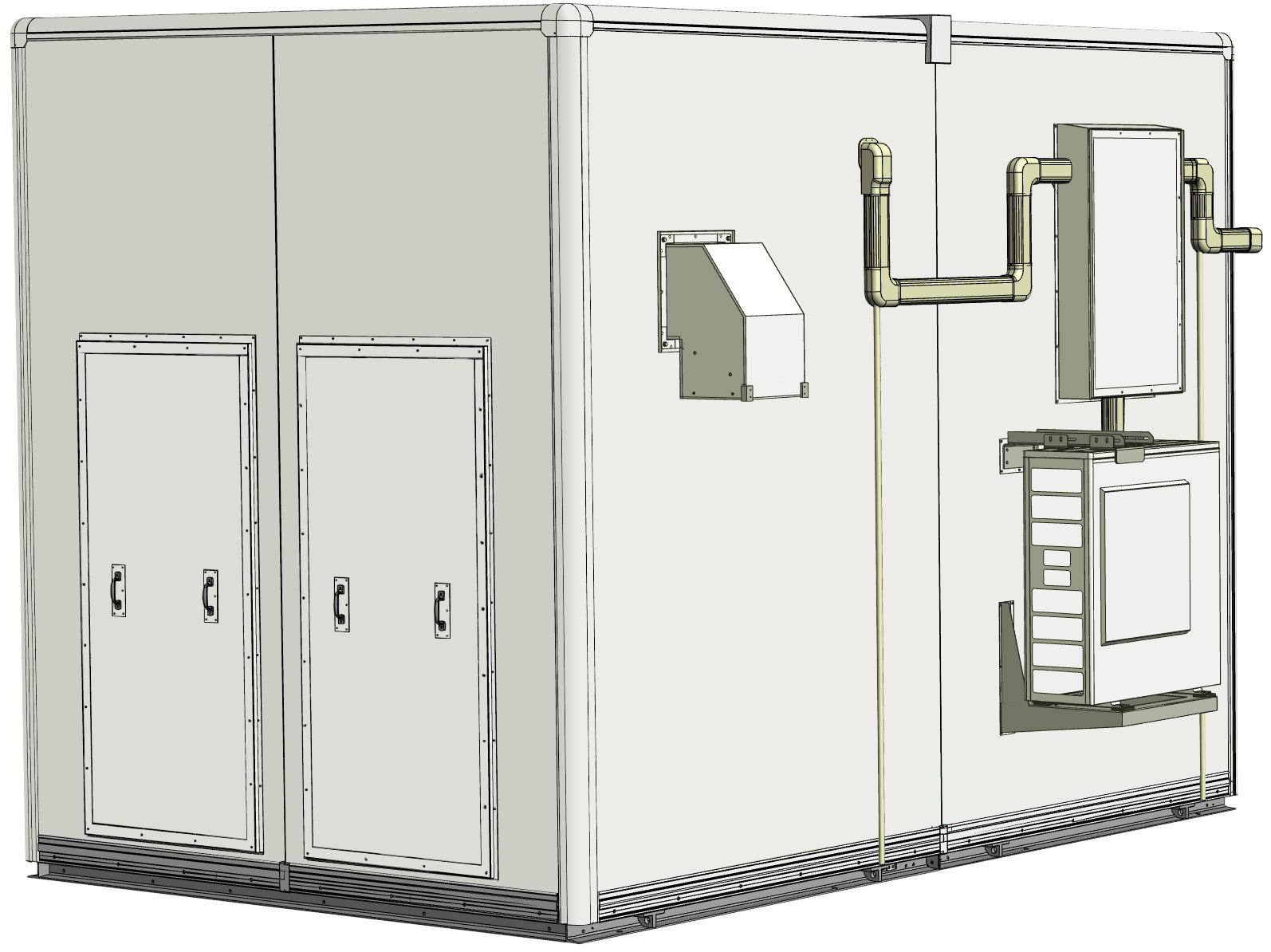

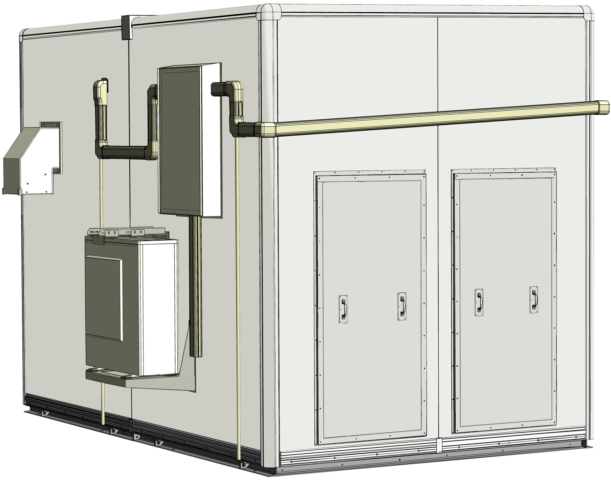

付帯品オプション	分電盤換気設備空調機

搬入形態

現地組立型

導入背景とソリューション

製造工場では、省エネ効果を支える高圧インバータ盤を安全に収容できる局舎が求められました。そこで、耐震・防水性能を確保し分電盤・空調機・換気設備を備えた4Mサイズの局舎を設計・製作。壁面に点検ハッチを設けて保守性を向上しました。さらに現地組立型工法を採用することで、搬入路や設置環境に応じた柔軟かつ確実な施工を実現しています。
