水環境保全を支える高耐久設計｜水質測定設備収容局舎

用途	公共インフラ関連
サイズ	3Mサイズ

仕様情報

用途	公共インフラ関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.5m以下
強度条件（床強度、屋根強度、壁強度）	床強度：床無し構造（コンクリート基礎を床と兼用）、屋根強度：等分布荷重 1500N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）
パネル外形寸法	幅(W)3604mm×奥行(D)2404mm×高さ(H)2600mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板内板：カラーアルミ板
扉仕様	スライド式扉（１枚引き戸）
本体オプション	貫通口
付帯品オプション	ケーブルラックストラクチャー分電盤換気設備空調機引違い窓
その他オプション	扉門構ステンレス仕様

搬入形態

工場組立完成型

導入背景とソリューション

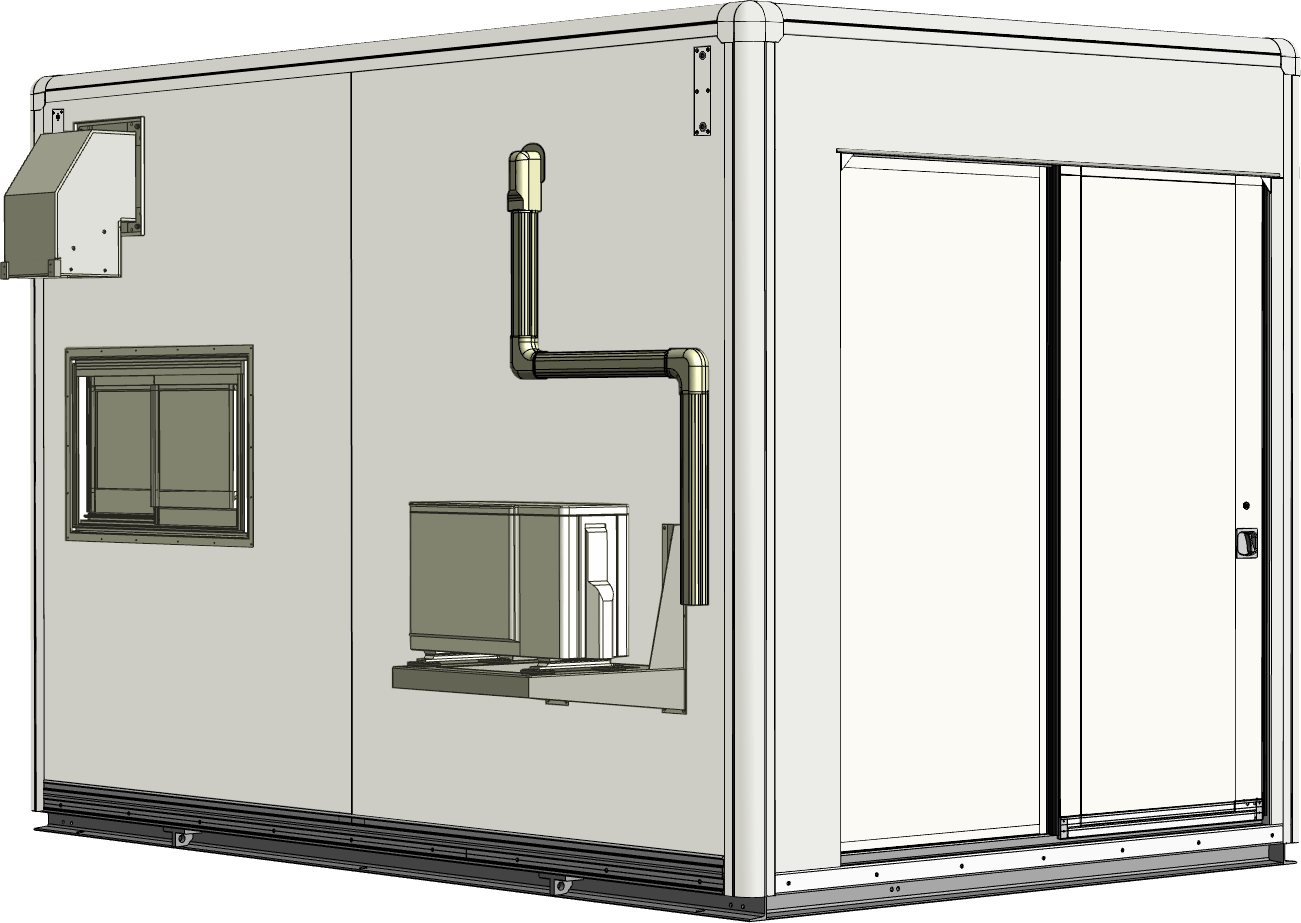

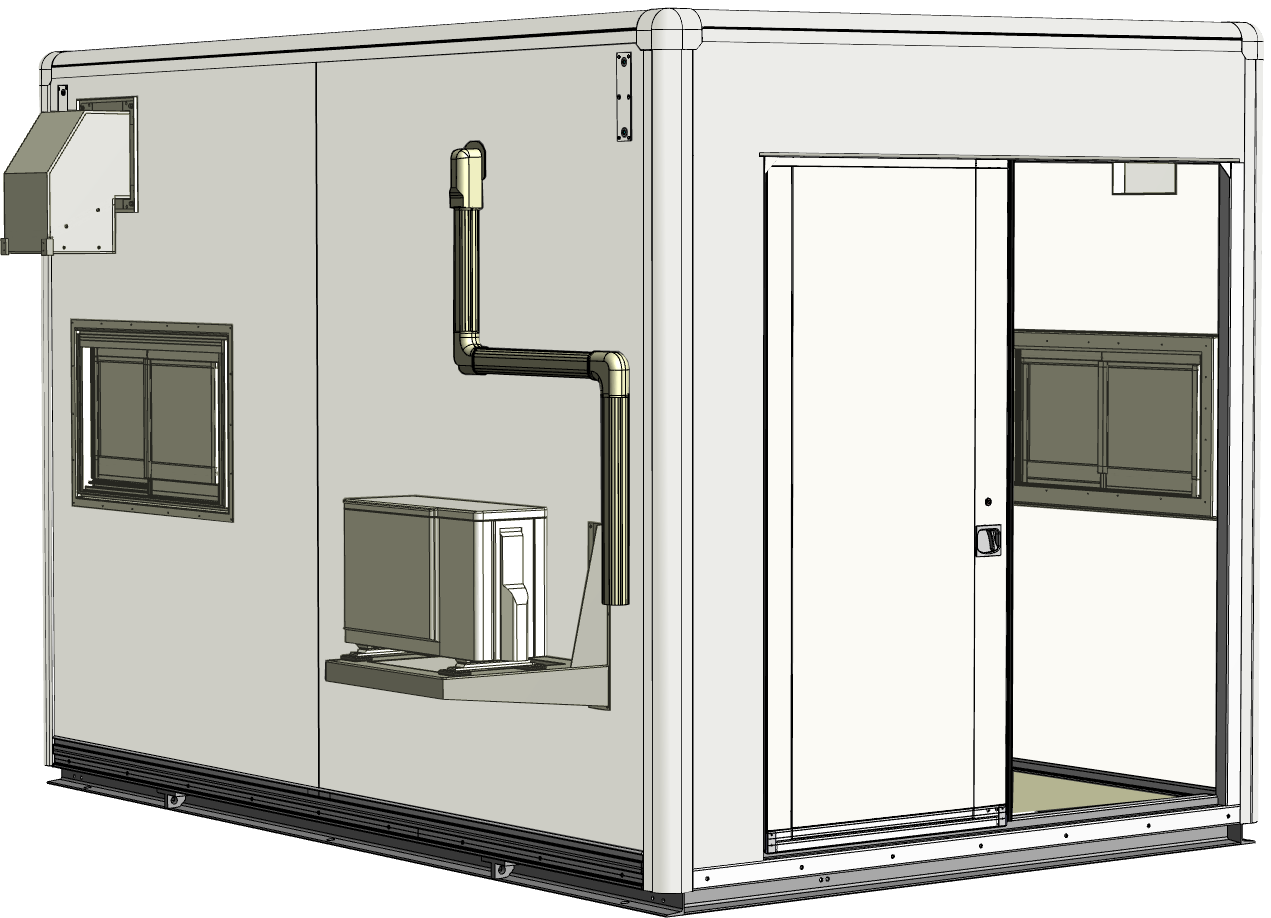

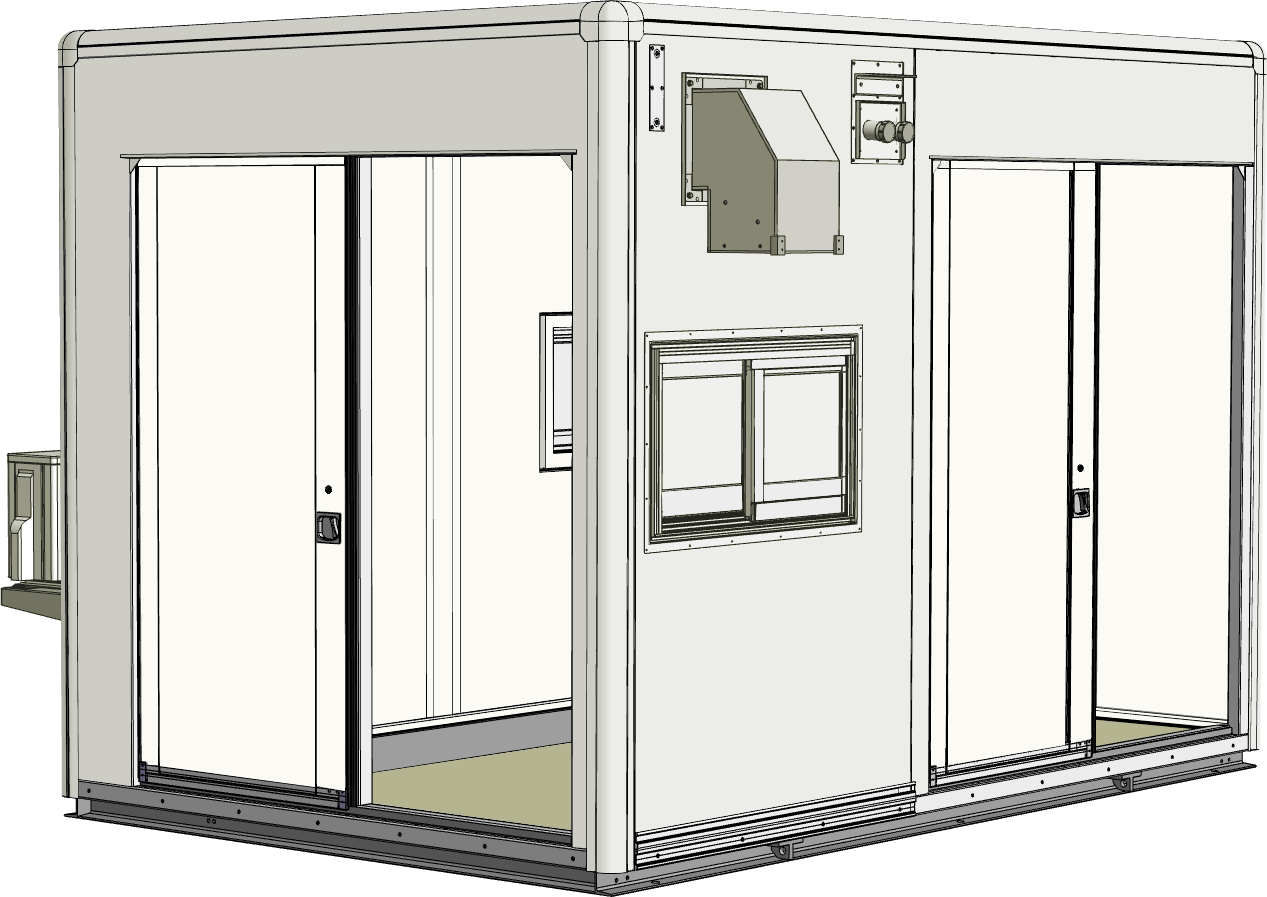

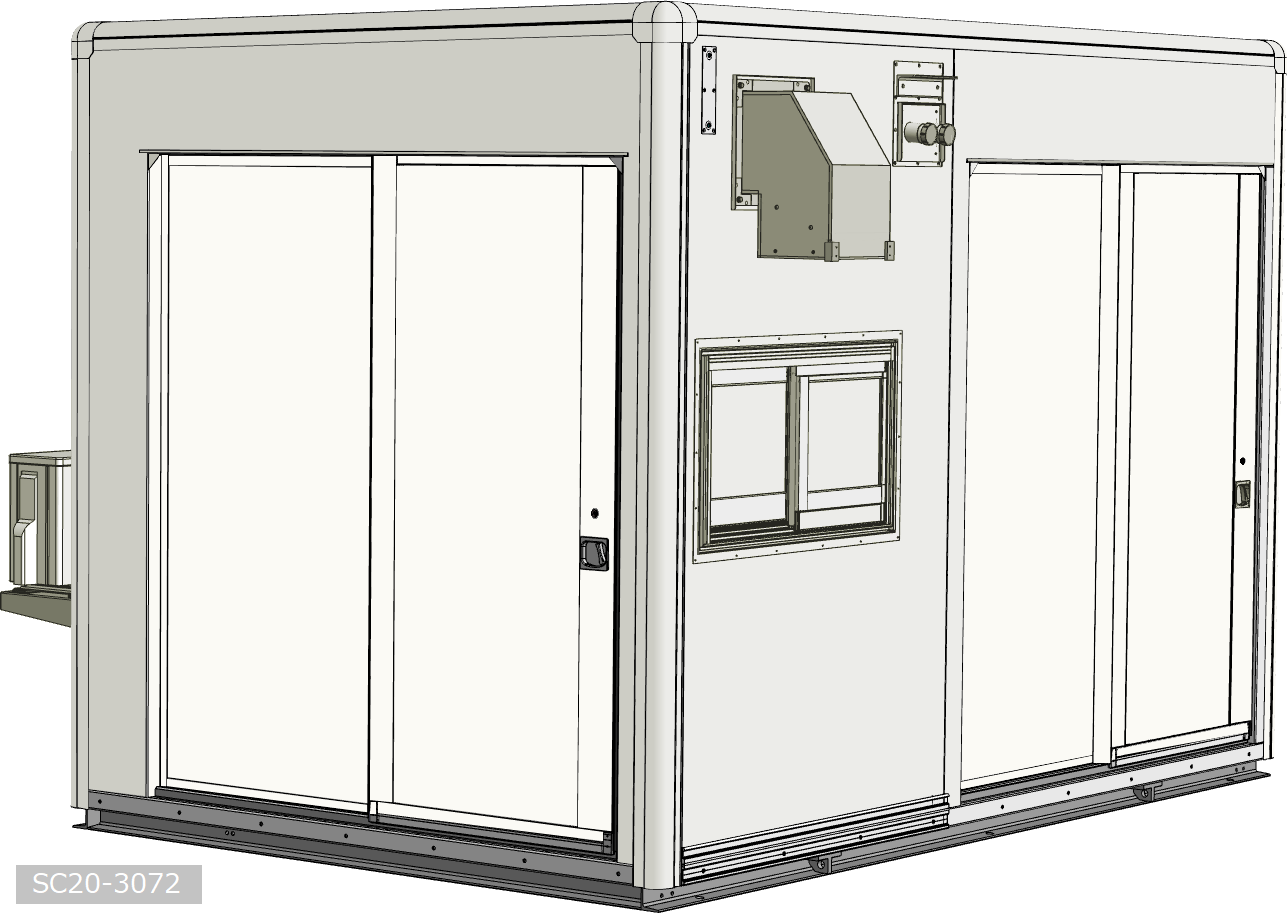

水環境保全のために、水質測定設備を安定して稼働させられる専用局舎が求められていました。その要件に応えるため、高い耐震・防水性能を備えた3Mサイズの局舎を設計・製作。換気設備や空調機を装備し安定稼働を支えます。さらに、出入り口にはスライド式扉を採用し、壁面に窓を設けて利便性を高めました。扉開口部の枠材(門構)をステンレス製にして外面塗装の膜厚をあげることで耐候性を向上。工場組立完成型工法を採用することで、高品質かつ短工期での施工を実現しました。
