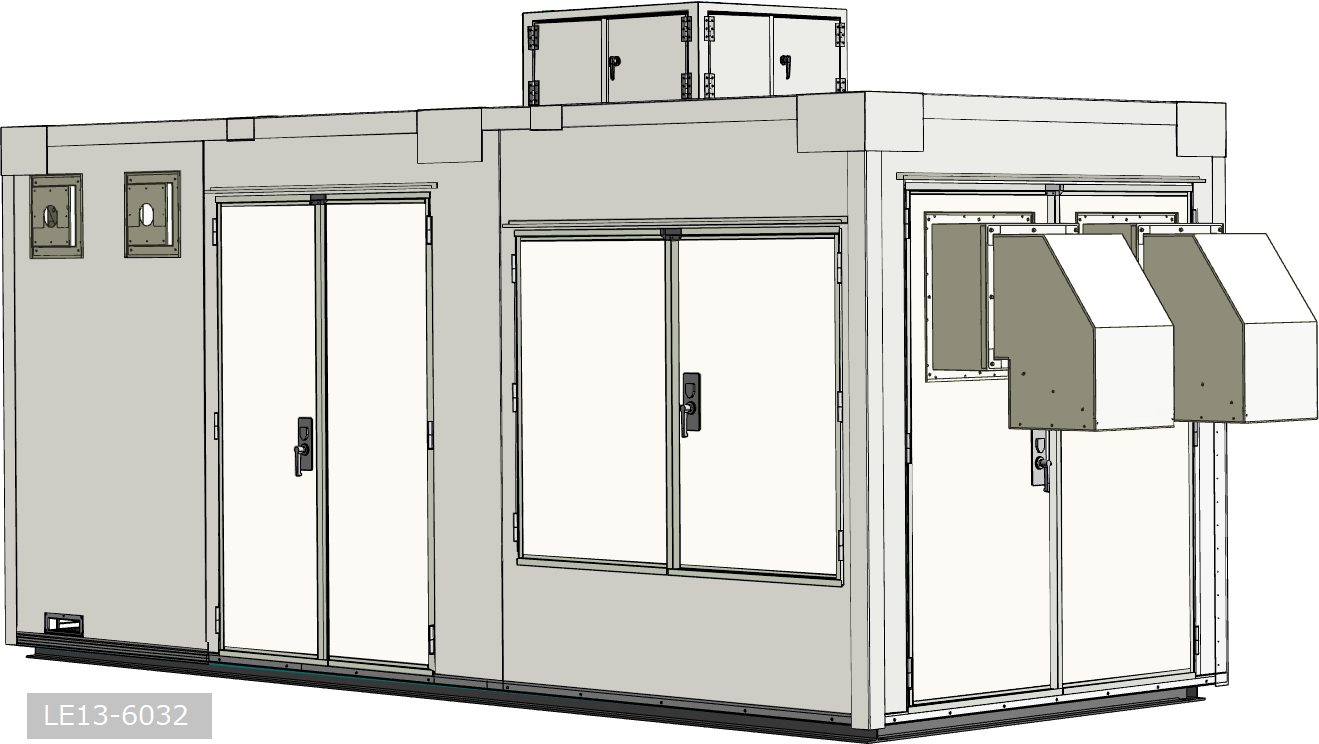

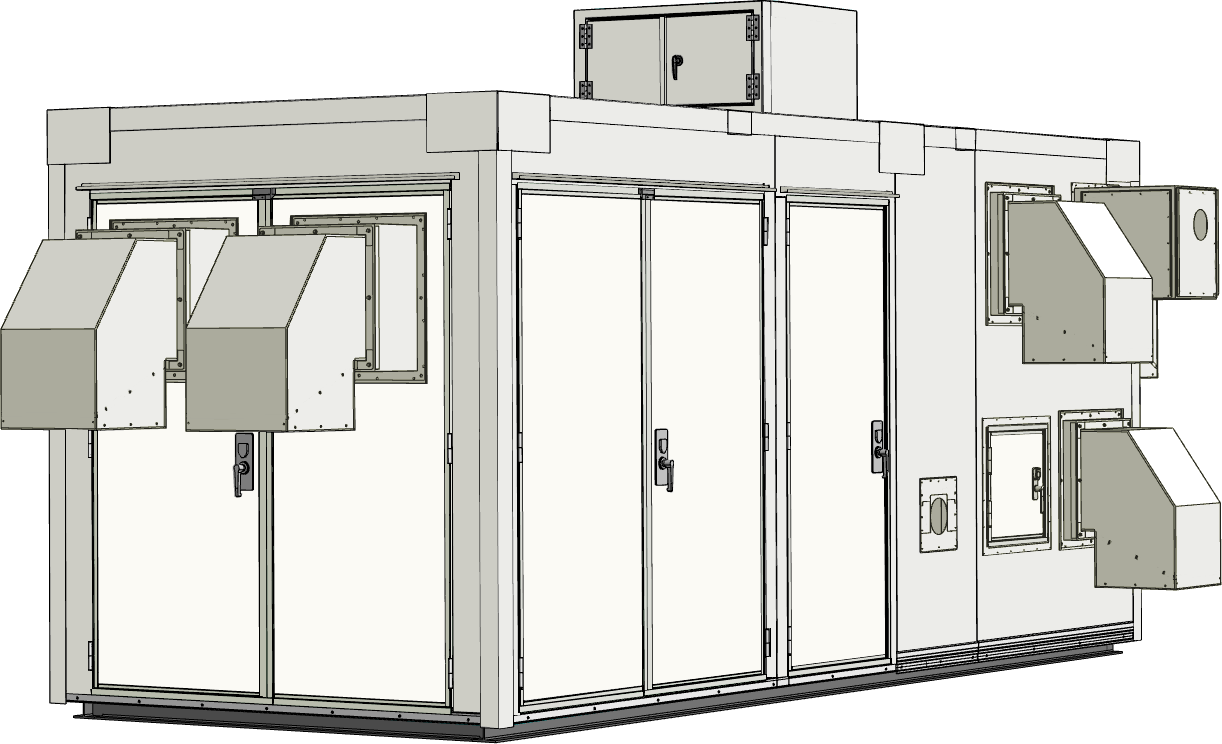

排ガス処理装置を収容｜有害物質除害装置収容局舎

用途	その他
サイズ	6Mサイズ

仕様情報

用途	その他
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：1.0m以下
強度条件（床強度、屋根強度、壁強度）	床強度：床無し構造（コンクリート基礎を床と兼用）、屋根強度：等分布荷重 3000N/㎡、壁強度：基準風速 Vo=30m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）
パネル外形寸法	幅(W)6154mm×奥行(D)2554mm×高さ(H)2825mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

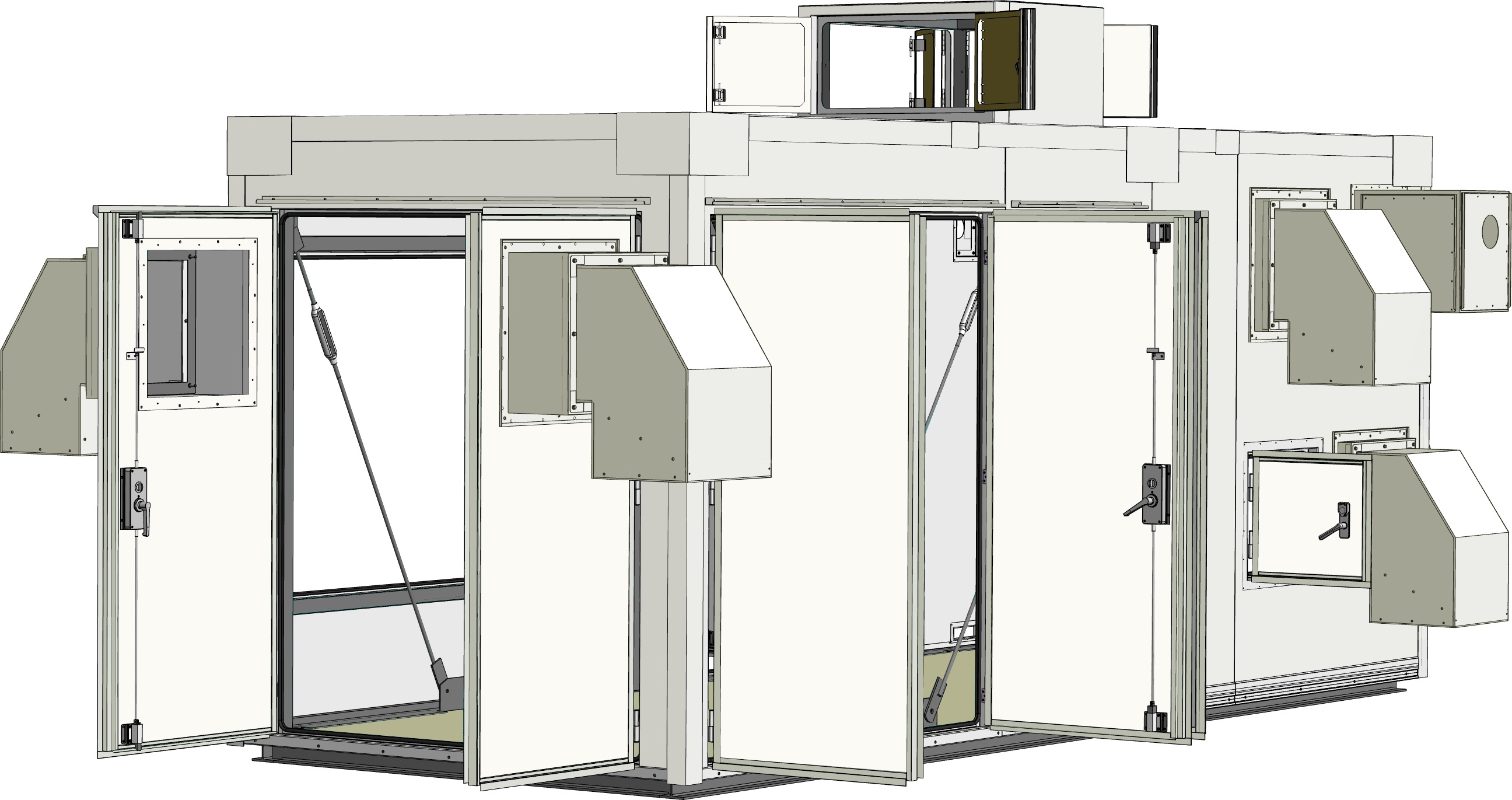

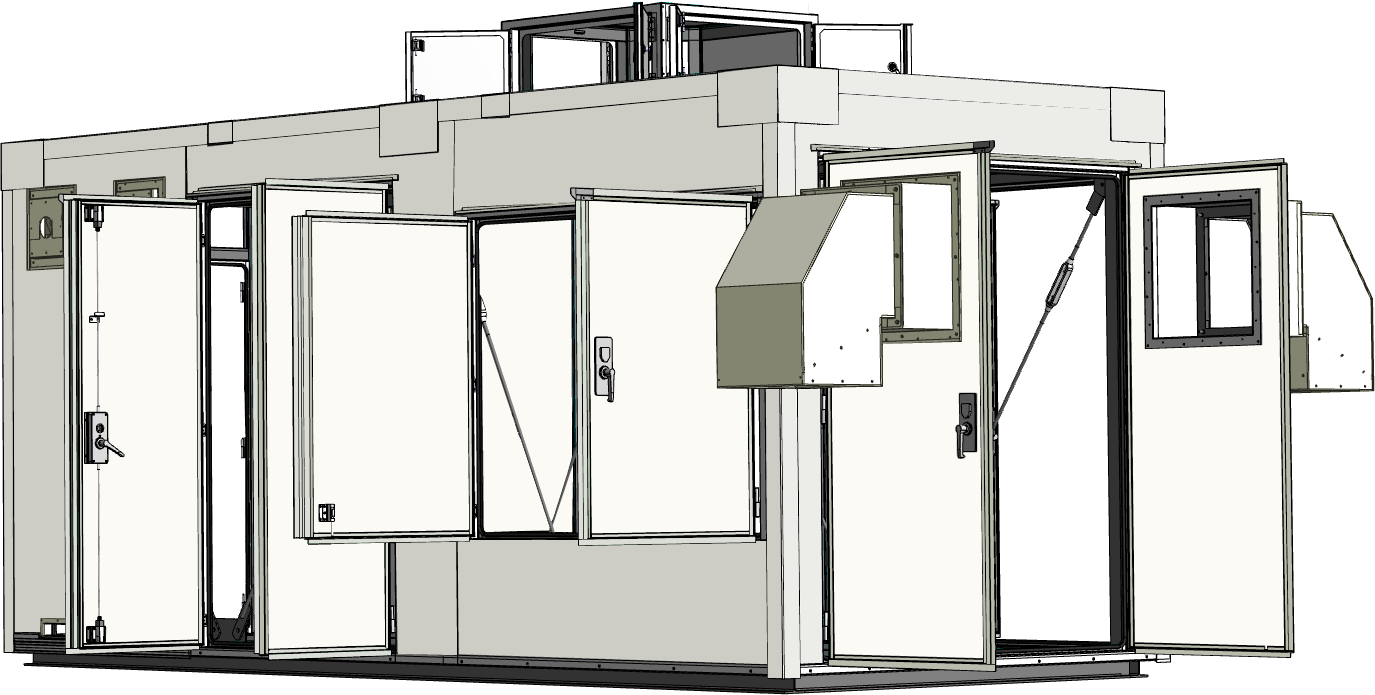

扉仕様	観音開き式扉片開き式扉
本体オプション	貫通口装置メンテナンス用小扉
付帯品オプション	換気設備

搬入形態

現地組立型

導入背景とソリューション

大気環境保全のため有害物質除害装置を安全に収容できる局舎が必要とされました。そこで、高い耐震・防水性能を確保した6Mサイズの局舎を設計・製作。ガス処理機器を安心して収容できる構造とし、換気設備や収容機器に合わせた各種用途の貫通口を設けて効率的な運用を支援しました。さらに現地組立型工法を採用することで、設置条件に応じた柔軟な施工を可能としています。
