小型局舎で省スペース対応｜バイオマス発電システム関連機器収容局舎

用途	エネルギー関連
サイズ	2Mサイズ

仕様情報

用途	エネルギー関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：1.0m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 3000N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）

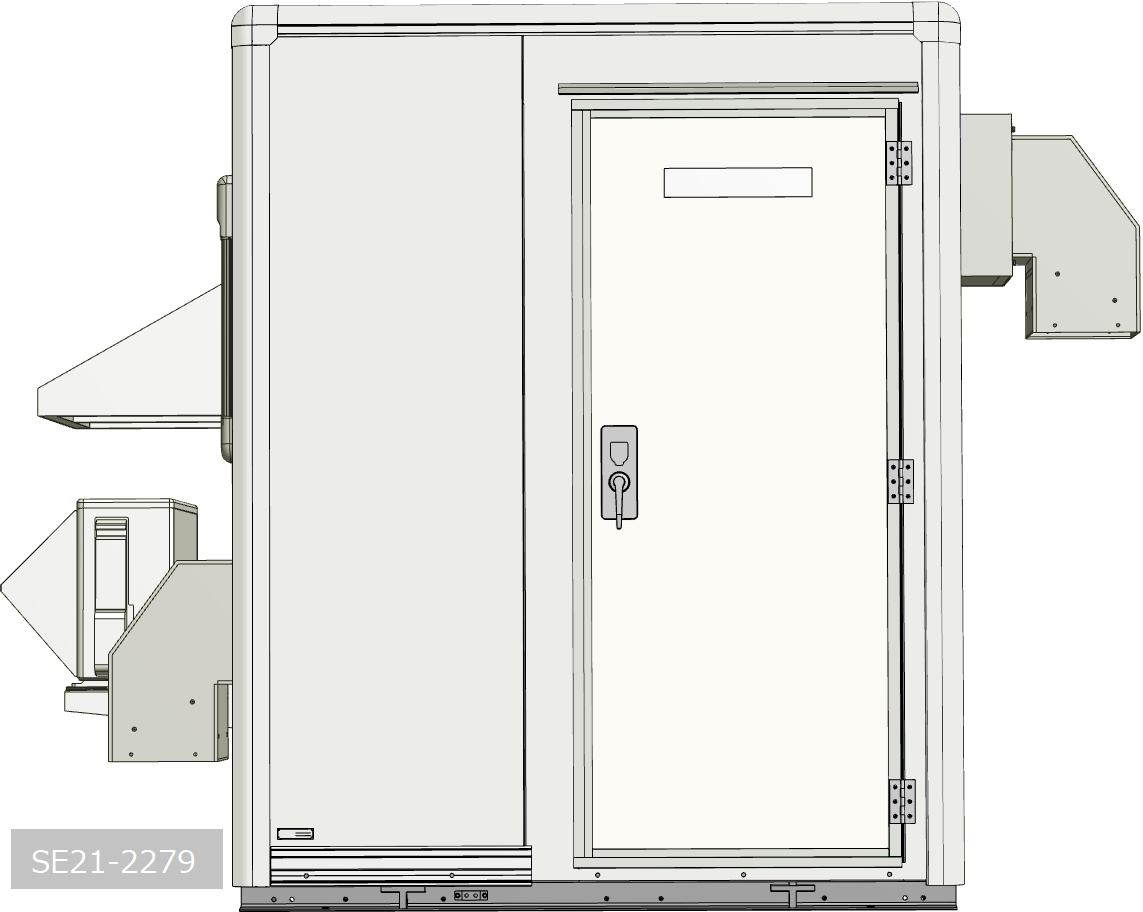

パネル外形寸法	幅(W)2000mm×奥行(D)2000mm×高さ(H)2500mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

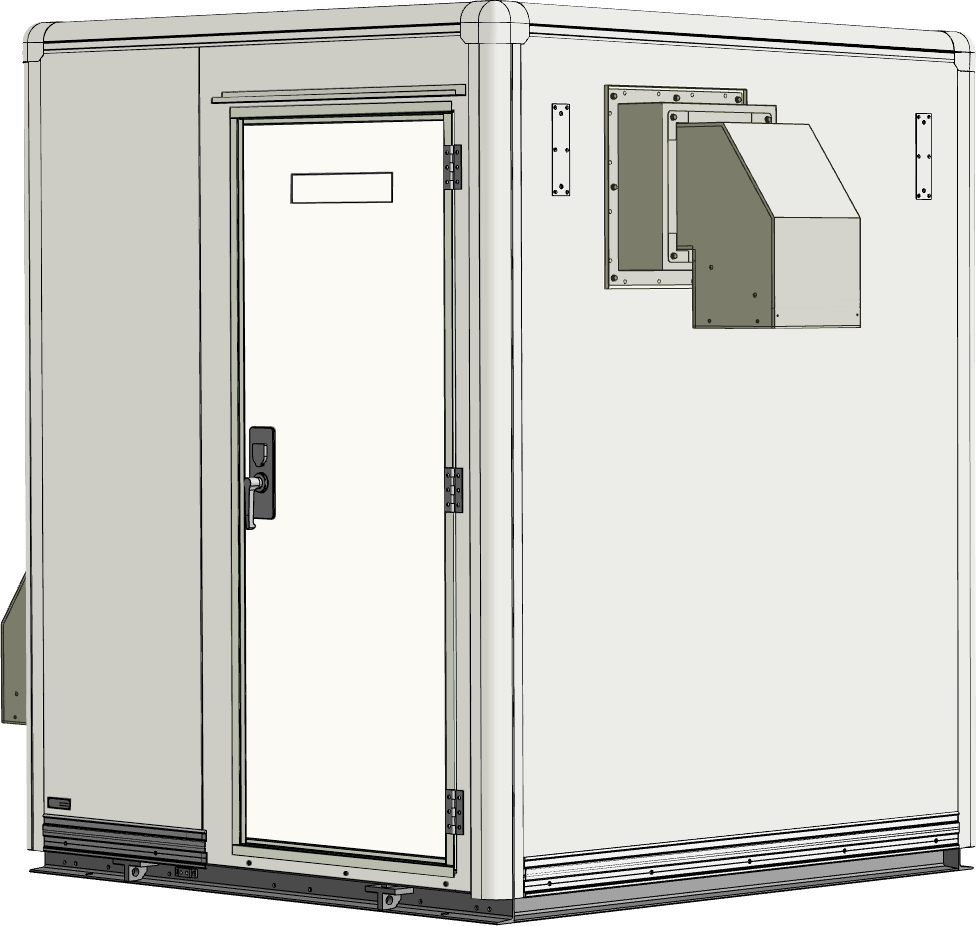

扉仕様	片開き式扉
本体オプション	床貫通口

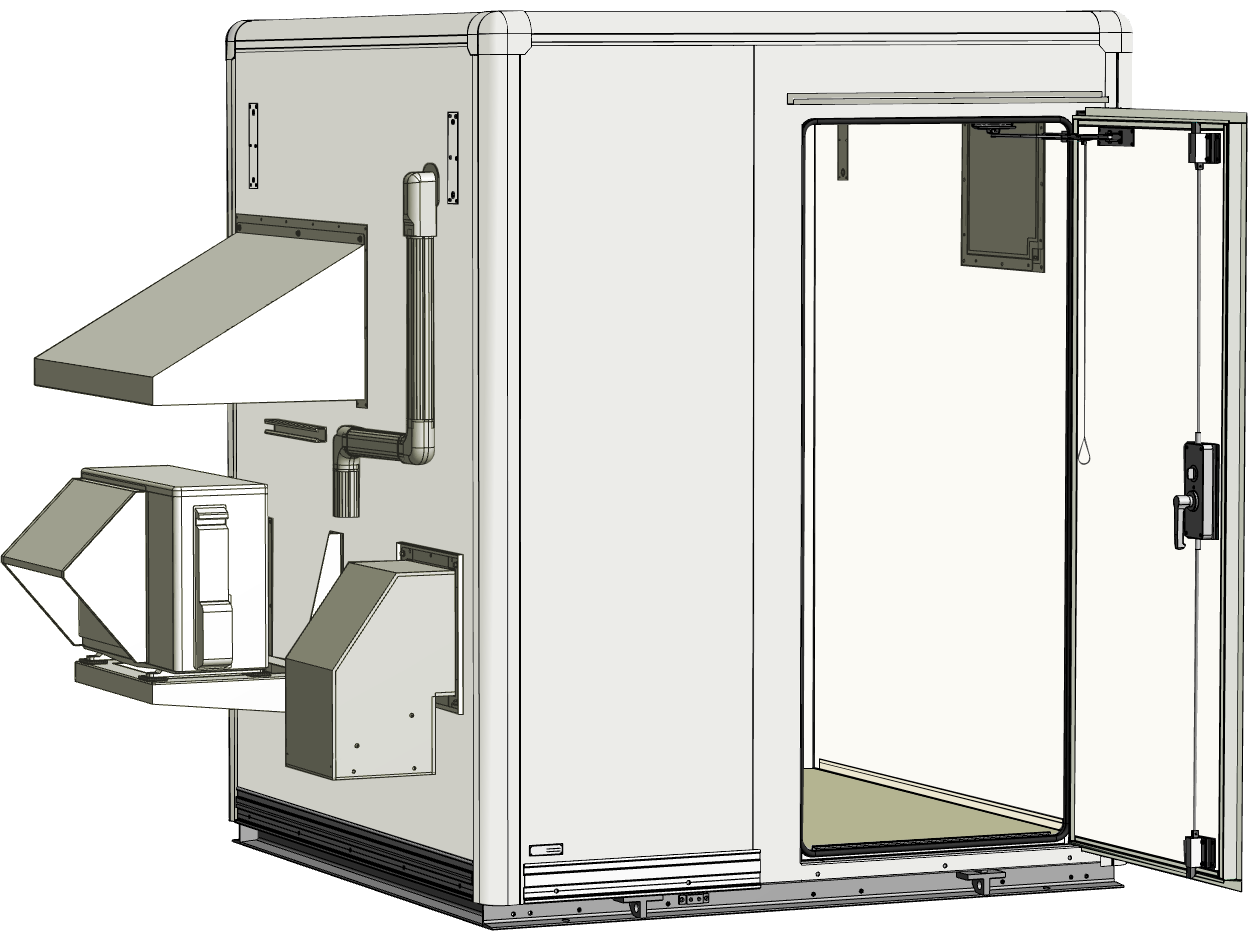

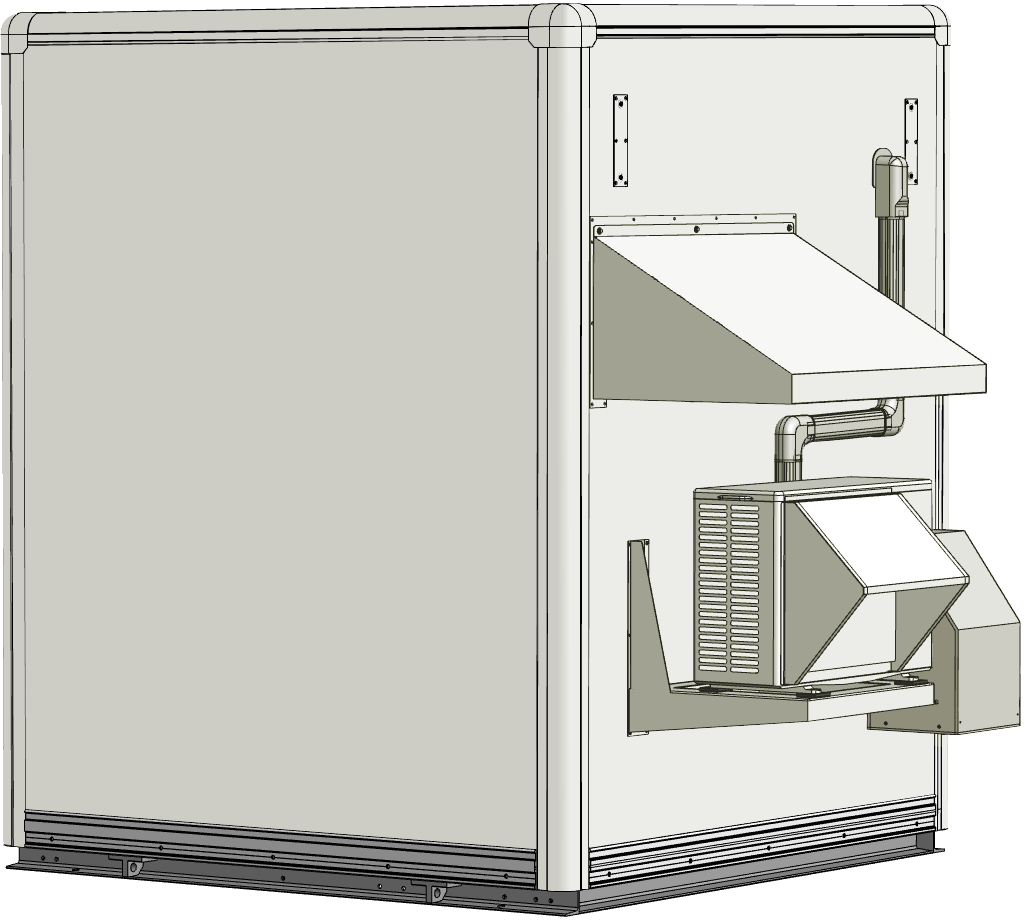

付帯品オプション	分電盤換気設備　　　　　　　　　　　　　　　　　空調機内部アースバー接地２口コンセント空調室外機防雪ヒサシ
その他オプション	フッ素樹脂系塗料（耐塩害）

搬入形態

工場組立完成型

導入背景とソリューション

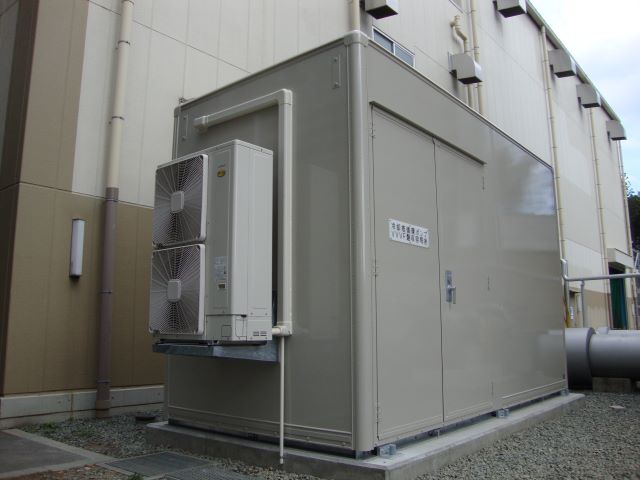

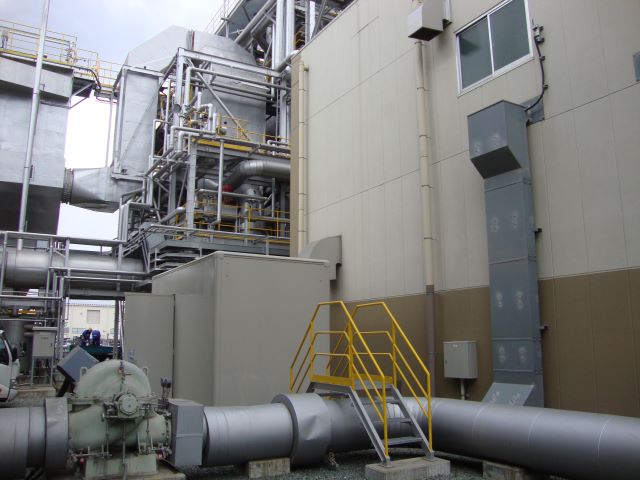

バイオマス発電システムの関連機器を安全かつ効率的に収容するため、設置環境に合わせたコンパクトな局舎が必要とされました。その要件に応えるため、2Mサイズの局舎を設計・製作。高い耐震・防水性能を確保し、分電盤や空調機、換気設備を配置しました。さらに、空調室外機の防雪ヒサシの取り付けや外面に耐候性の高いフッ素樹脂系塗料を採用し積雪と塩害に対する対策も実施。工場組立完成型工法を採用することで、短工期かつ高品質な設置を可能にしています。
