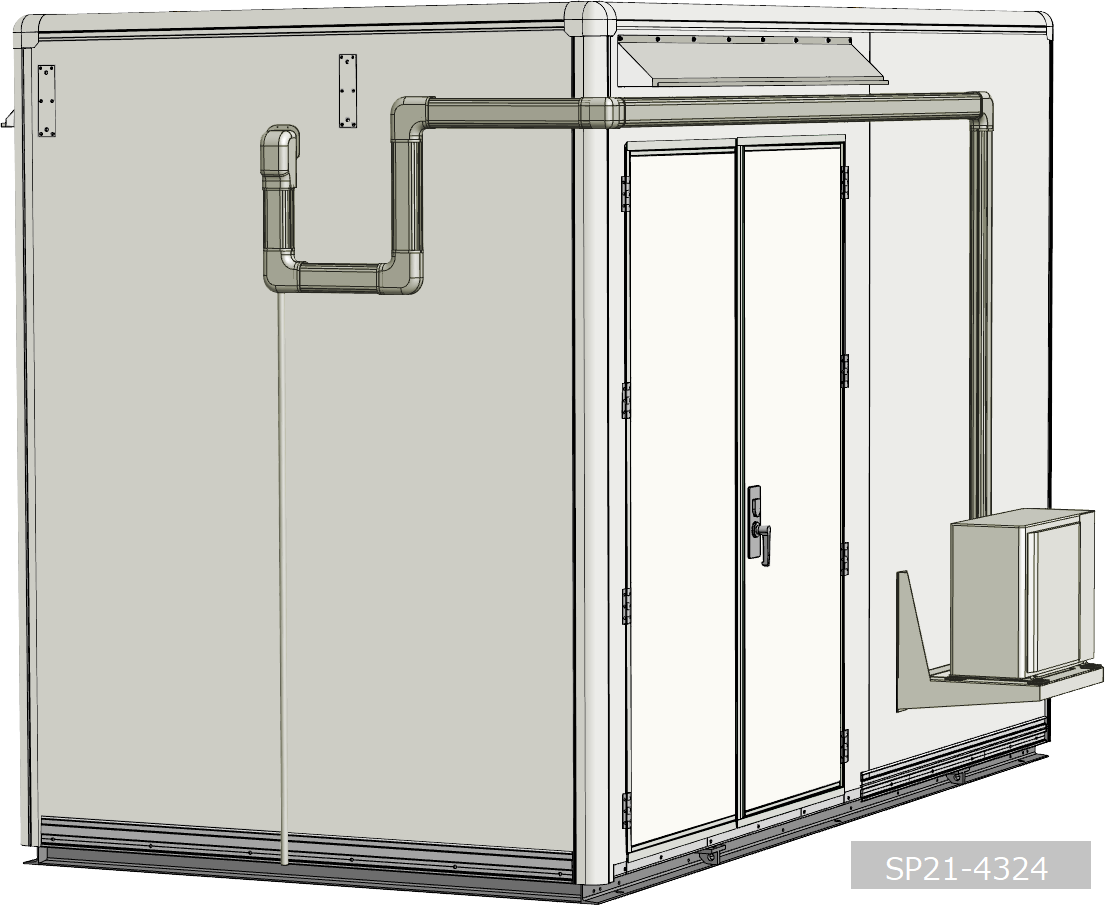

再エネプラントの監視・制御をサポート｜再生可能エネルギー事業者向けプラントパッケージ

用途	エネルギー関連
サイズ	4Mサイズ

仕様情報

用途	エネルギー関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.4m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 1200N/㎡、壁強度：基準風速 Vo=40m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）

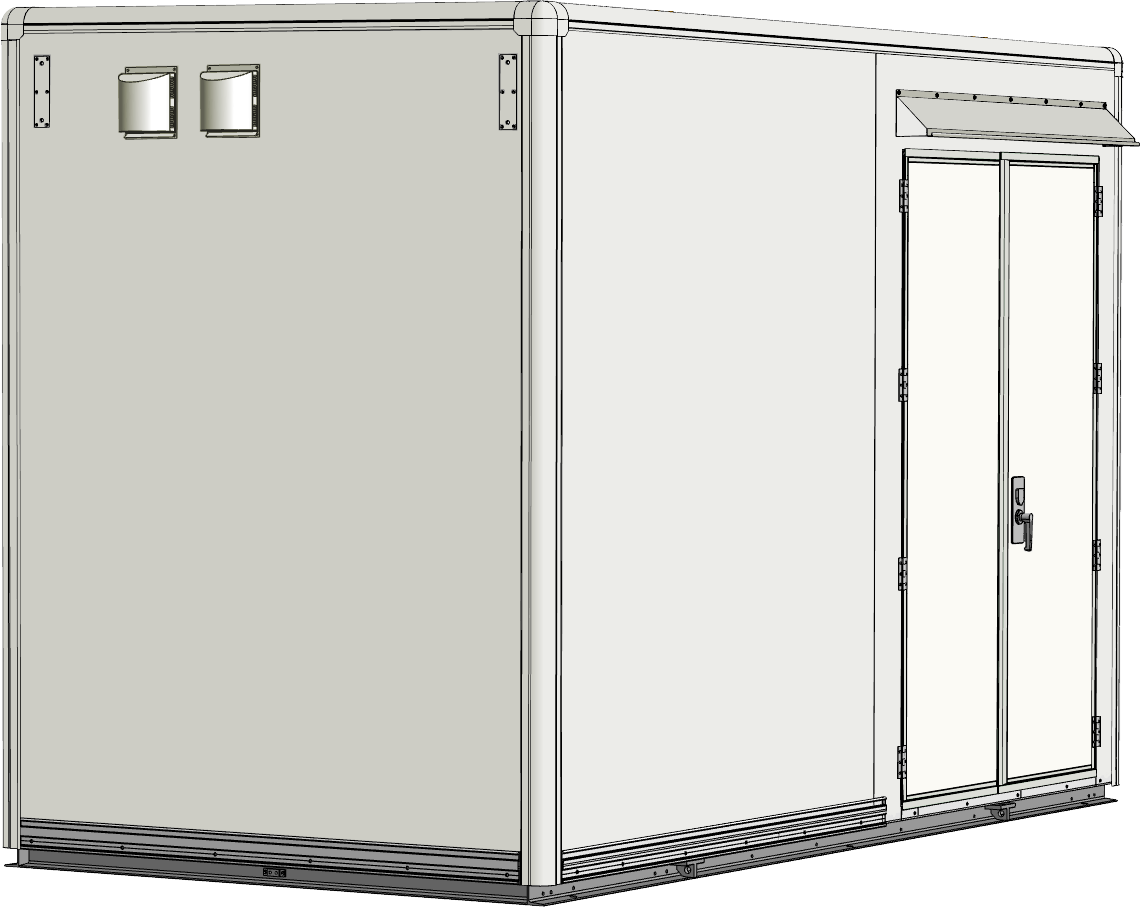

パネル外形寸法	幅(W)4350mm×奥行(D)2300mm×高さ(H)3050mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

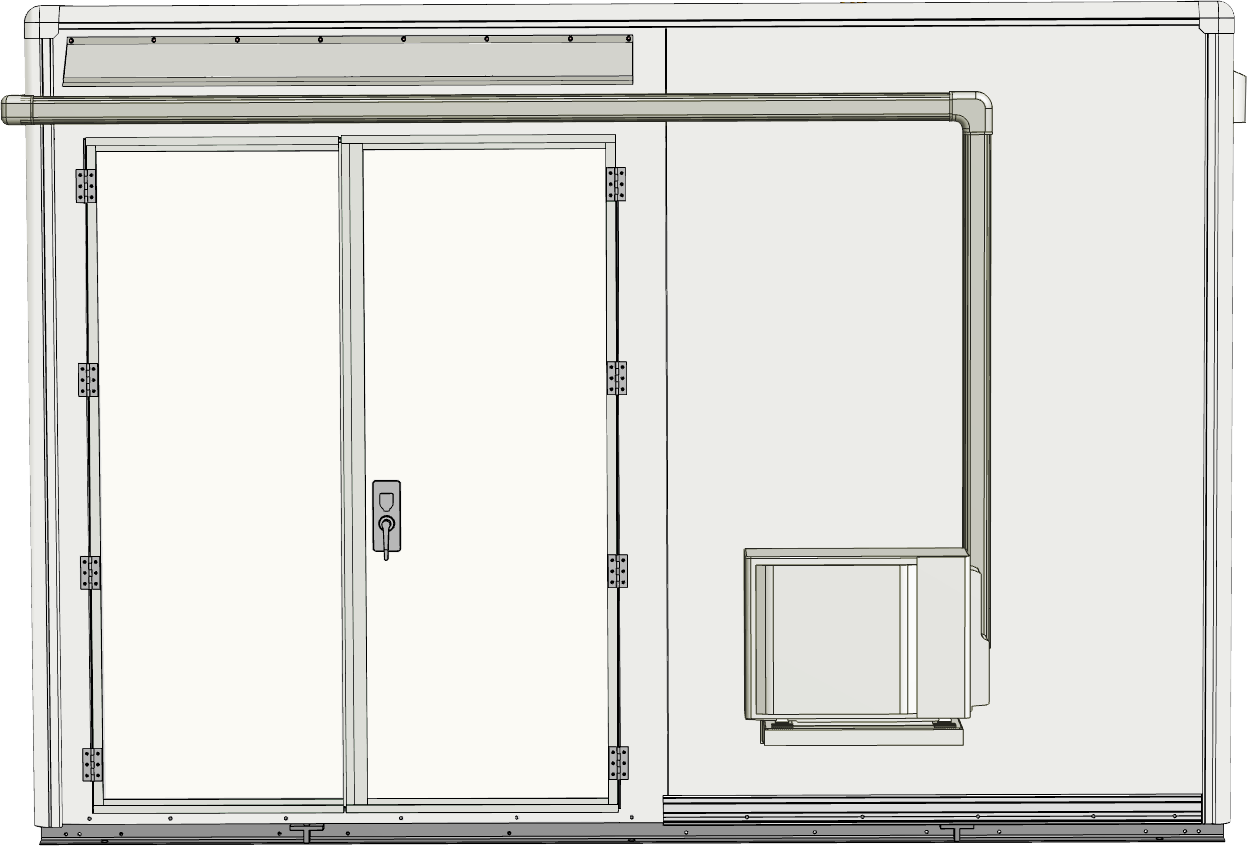

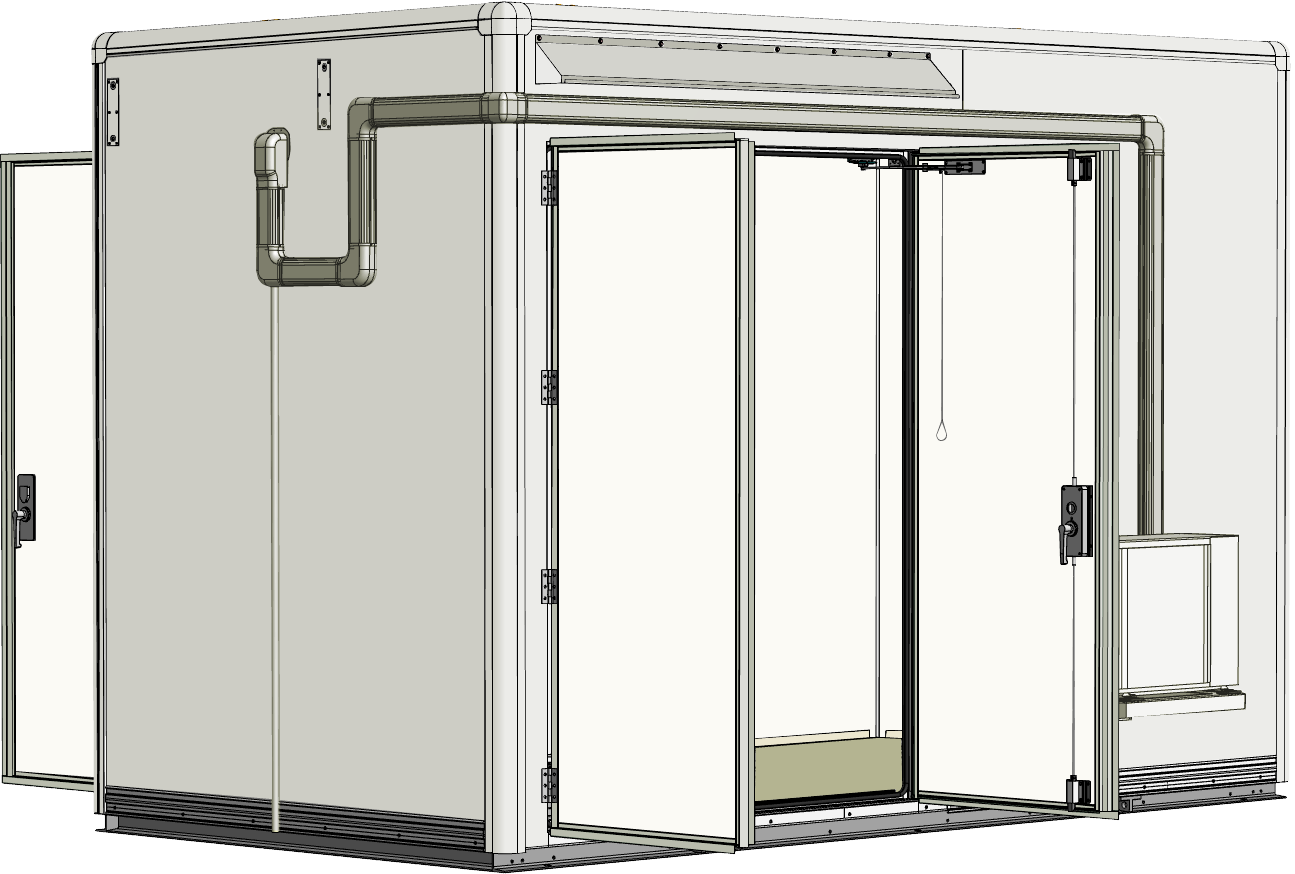

扉仕様	観音開き式扉
本体オプション	床貫通口
付帯品オプション	分電盤　　　　　　　　換気設備　　　　　　　　　　　　　　　　　　　　　空調機　　　　　　　　　　　　　　　　　　　　　火災報知設備　　　　　　　　　　　　　温度異常用温度スイッチ

搬入形態

工場組立完成型（上箱脱着方式）

導入背景とソリューション

再生可能エネルギー事業者が運営する発電所や変電所では、運転状態を遠隔で監視・制御するシステムを安全に収容できる局舎が求められました。そこで、高い耐震・防水性能を備えた4Mサイズの局舎を設計・製作。分電盤や空調機、火災報知設備、温度異常スイッチを装備し機能性と安全性を強化しました。さらに上箱脱着方式を採用することで、施工時の室内機器の据付を容易にしています。
