中継基地局の安定稼働を実現｜ケーブルテレビサブヘッドエンド局舎

用途	防災・通信関連
サイズ	7Mサイズ

仕様情報

用途	防災・通信関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.5m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 1500N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級3防雨形（吸排気口部分は除く）

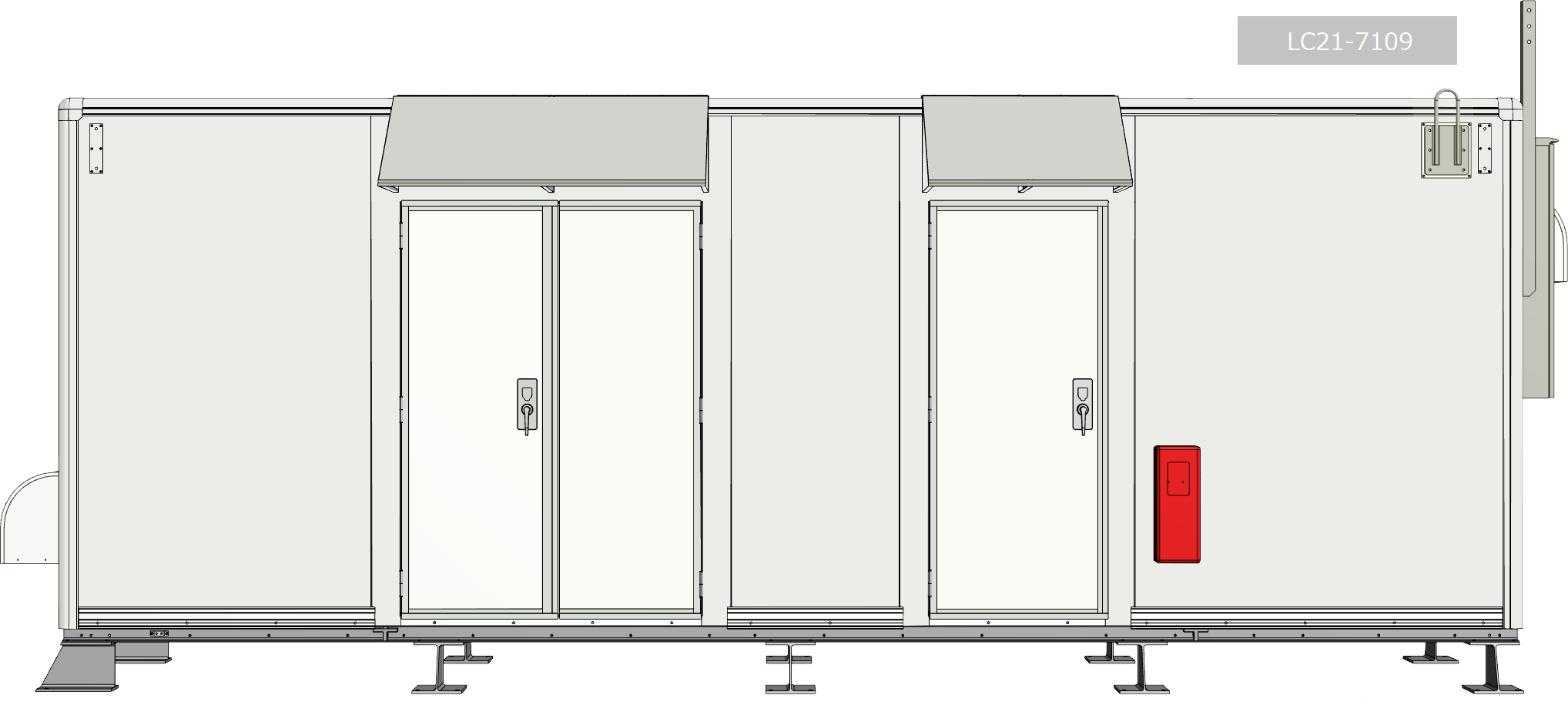

パネル外形寸法	幅(W)7400mm×奥行(D)2250mm×高さ(H)2750mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

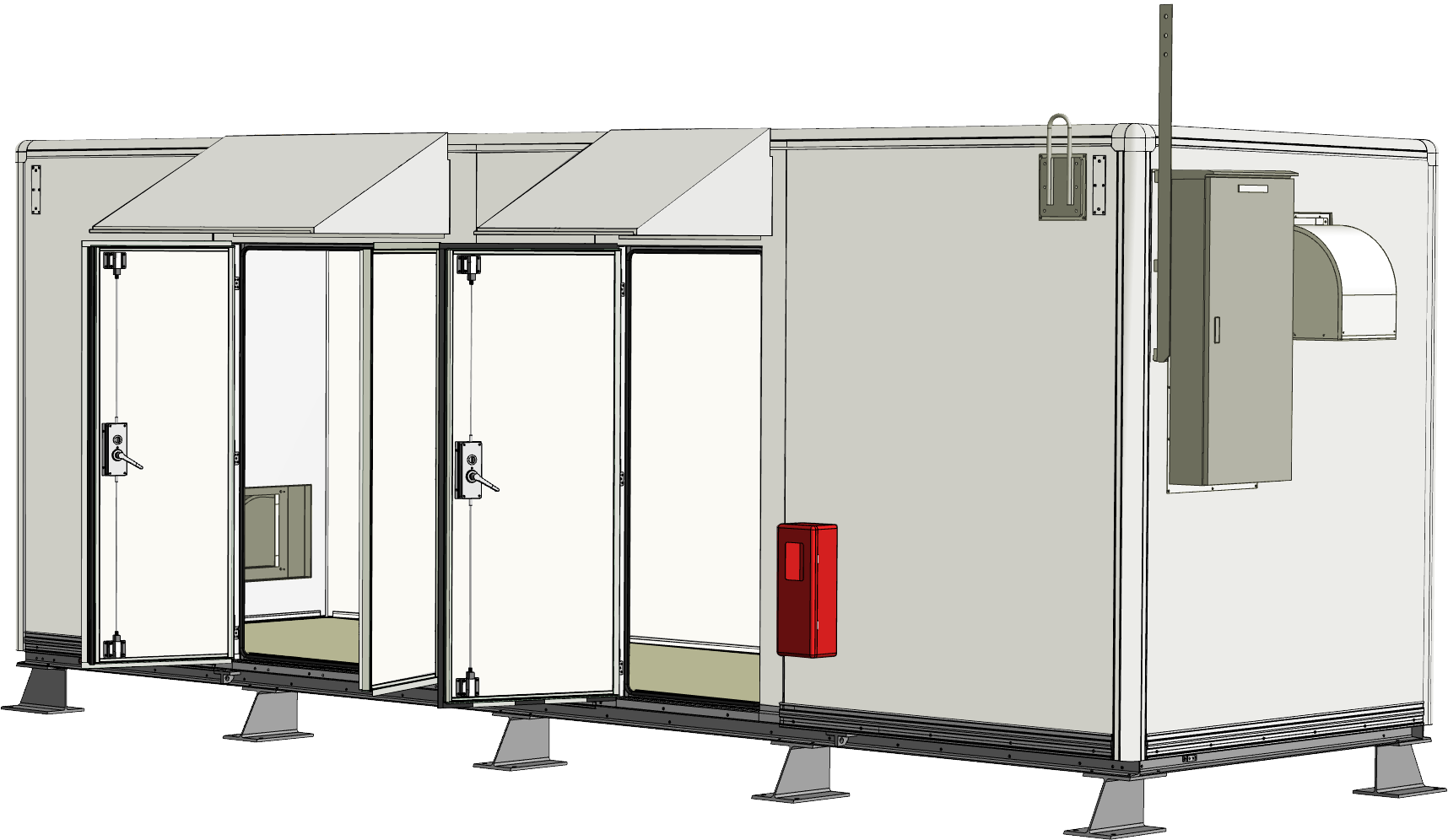

扉仕様	観音開き式扉片開き式扉
本体オプション	ケーブル引込口床ケーブル貫通口
付帯品オプション	ケーブルラック分電盤換気設備空調機火災報知設備高温異常用温度スイッチ引込柱内部アースバー１９インチラック光成端架消火器、格納箱
その他オプション	景観色塗装

搬入形態

工場組立完成型

導入背景とソリューション

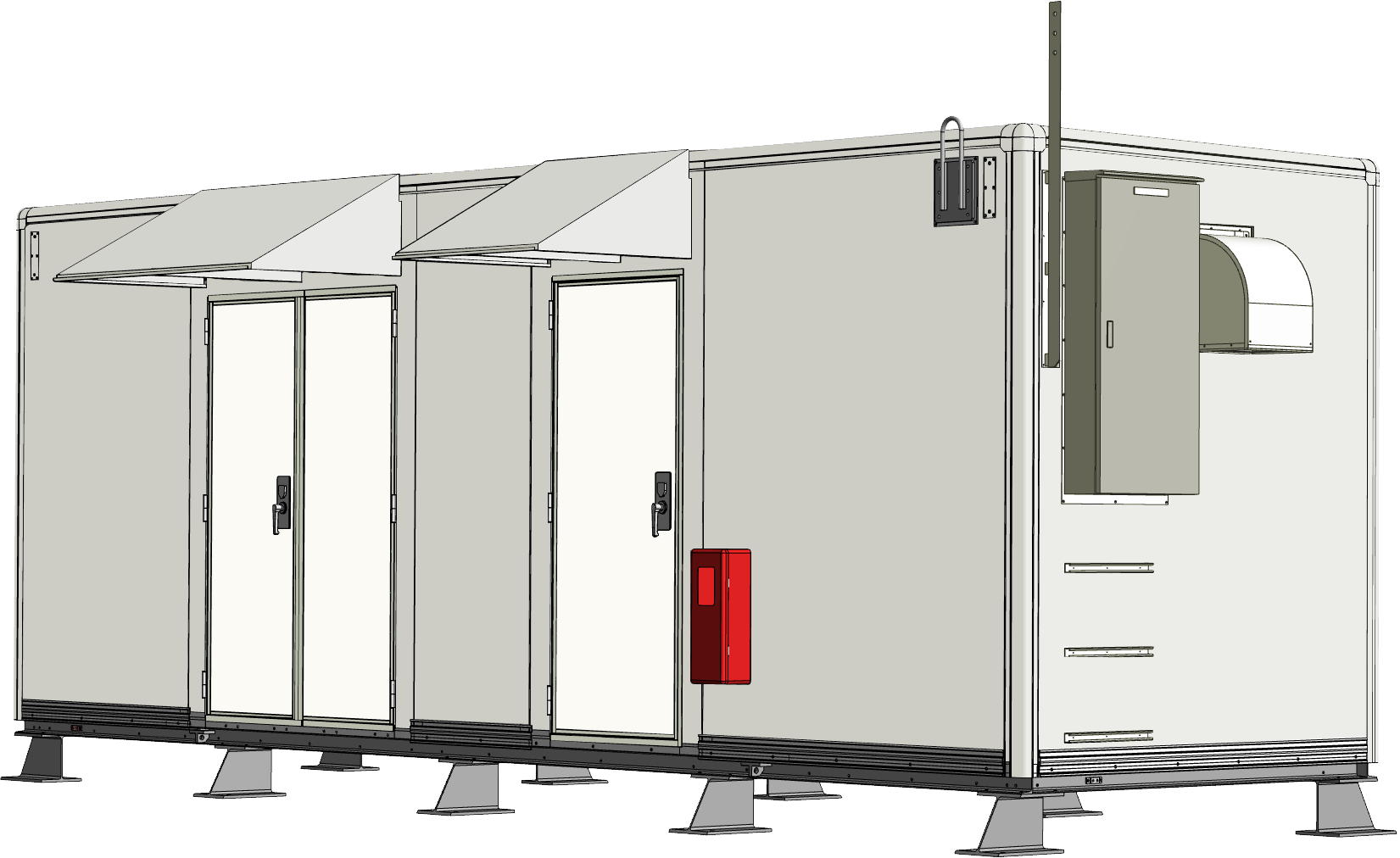

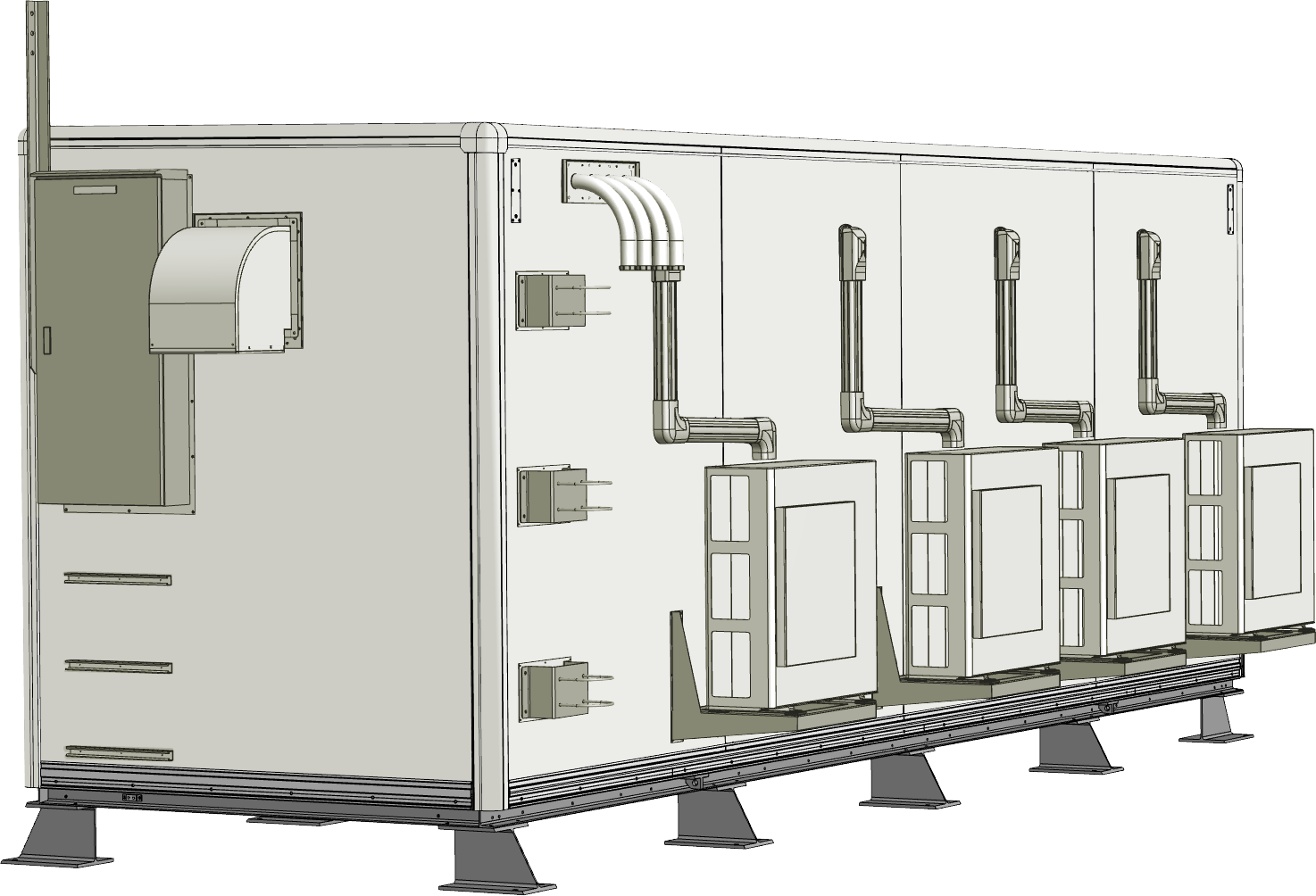

ケーブルテレビのサブヘッドエンドでは、多様な通信機器を効率よく収容できる局舎が求められました。そこで、工場組立完成型で輸送可能な7Mサイズの局舎を設計し、高い耐震性能と防水性能を確保。19インチラックや光成端架等の設備を固定するタップ穴を床に加工し、空調機・防災機器も装備。外面は景観に配慮した塗装色にしました。工場組立一体型工法を採用することで、短工期と安定した品質を両立しています。
