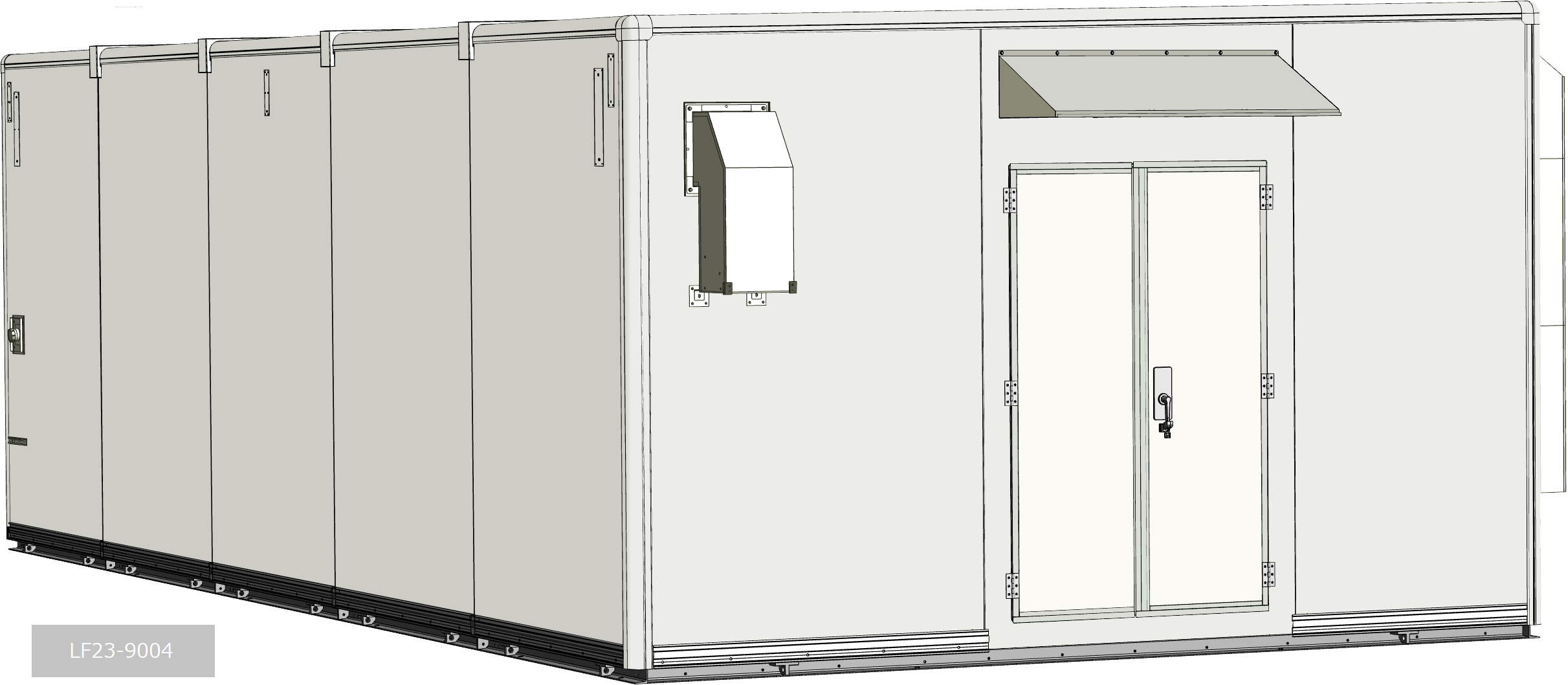

鉄道設備を安全に保護｜鉄道事業者向け継電連動機収容箱

用途	公共インフラ関連
サイズ	10Mサイズ

仕様情報

用途	公共インフラ関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.3m未満
強度条件（床強度、屋根強度、壁強度）	床強度：分布荷重 5000N/㎡、屋根強度：等分布荷重 900N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）

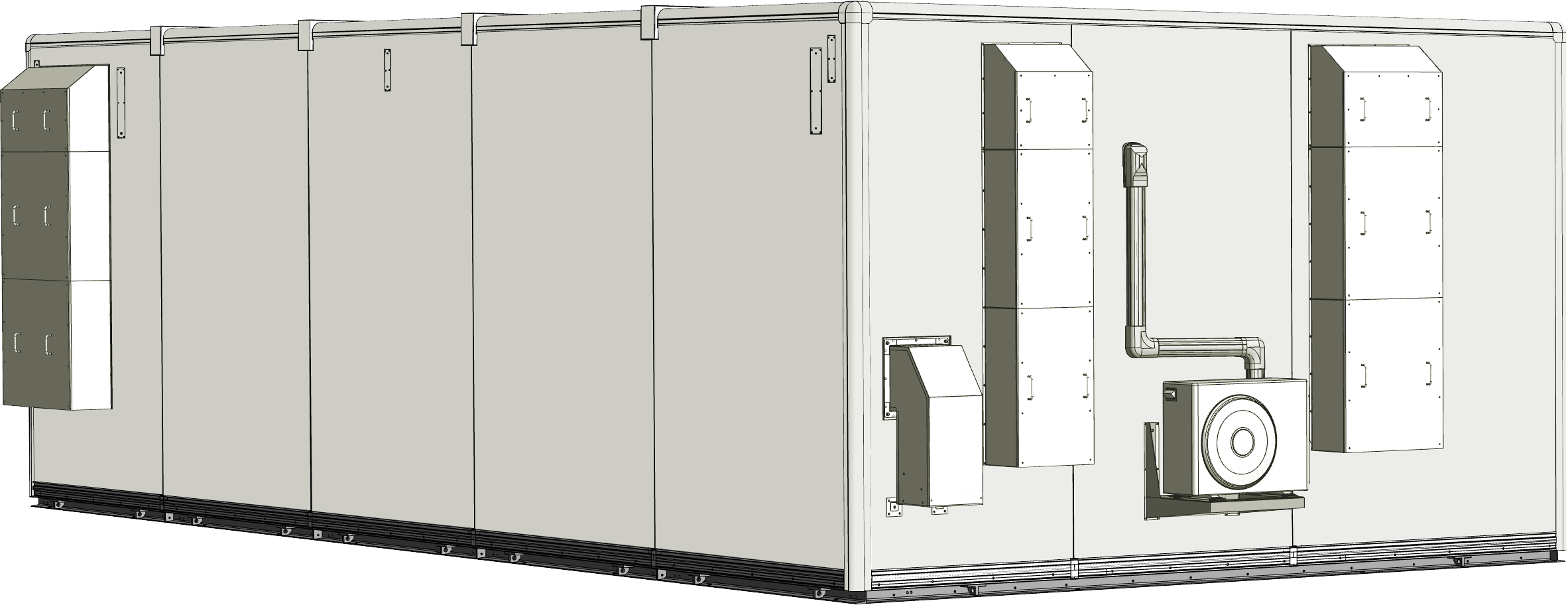

パネル外形寸法	幅(W)10000mm×奥行(D)5000mm×高さ(H)3200mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板　　　　　　　　　　　　　　　　　内板：カラーアルミ板

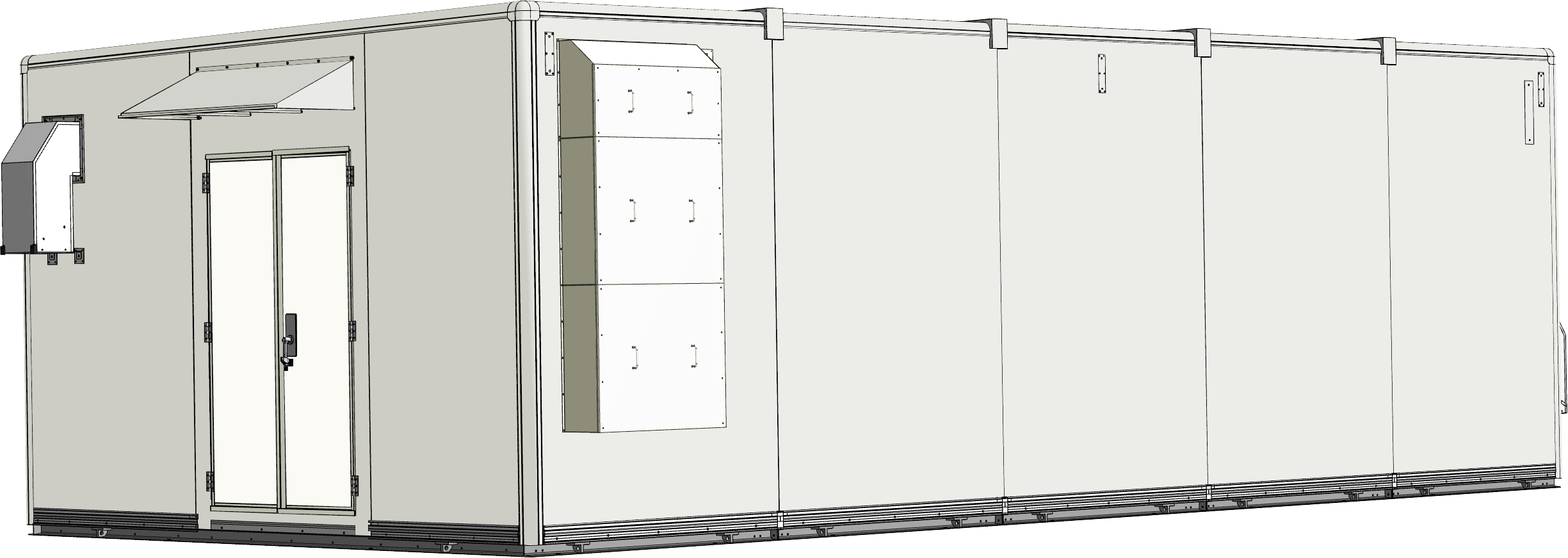

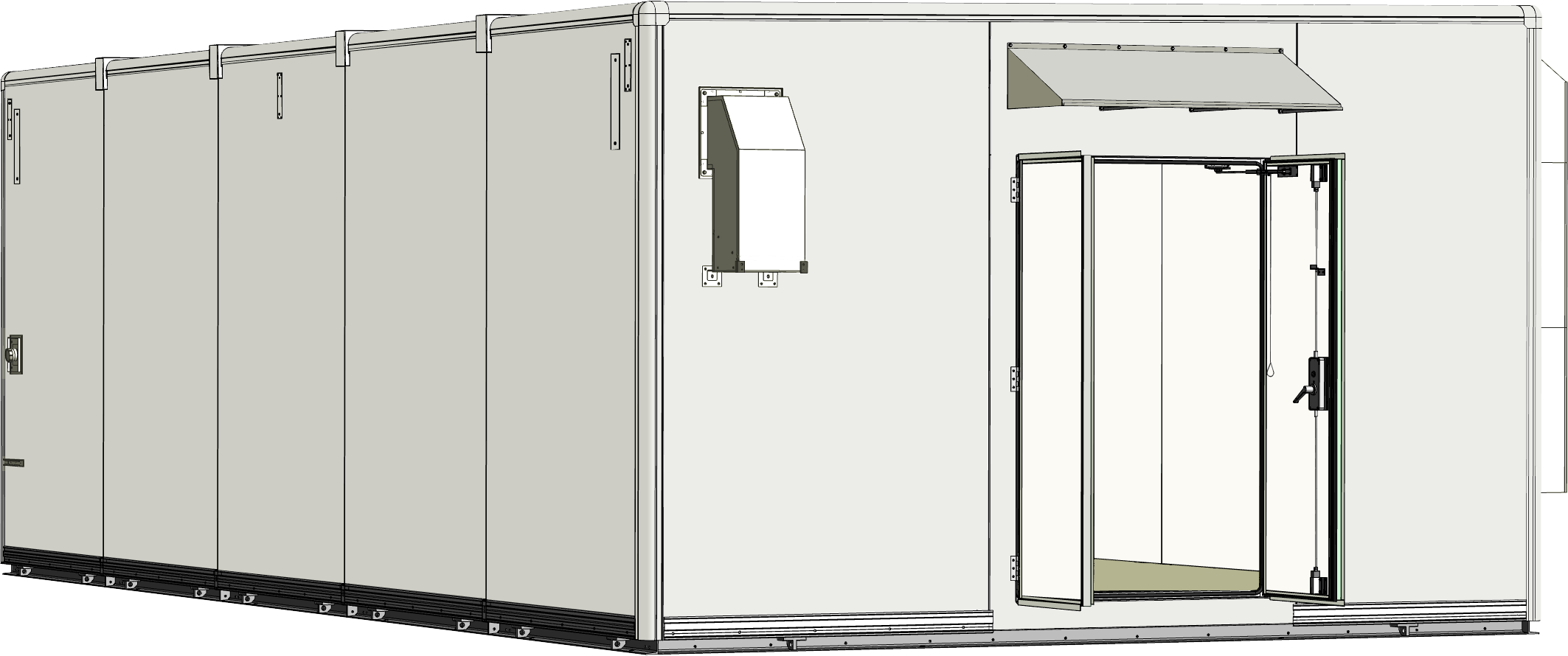

扉仕様	観音開き式扉
本体オプション	貫通口
付帯品オプション	ケーブルラックストラクチャー　　　　　　　　　換気設備抜止接地１口コンセント南京錠ヒサシ人感センサ付外灯　　　　　　　　　　靴脱ぎスペース引込柱　　　　　　　　　　　　　高温異常用温度スイッチ
その他オプション	フッ素樹脂系塗料（耐塩害）

搬入形態

現地組立型

導入背景とソリューション

鉄道事業者の継電連動機や大規模な通信・監視機器を安全に収容するため、信頼性の高い局舎が求められました。その要件に応え、高い耐震・防水性能を確保した10Mサイズの局舎を設計。ケーブルラックや換気設備、人感センサ付き外灯を備えることで利便性と安全性を両立しました。さらに靴脱ぎスペースやヒサシを設けて使いやすさを高め、耐塩害仕様の塗装により、沿岸部の環境にも対応。設置場所に合わせた現地組立型工法により大型の局舎でも柔軟かつ確実な施工を実現しています。
