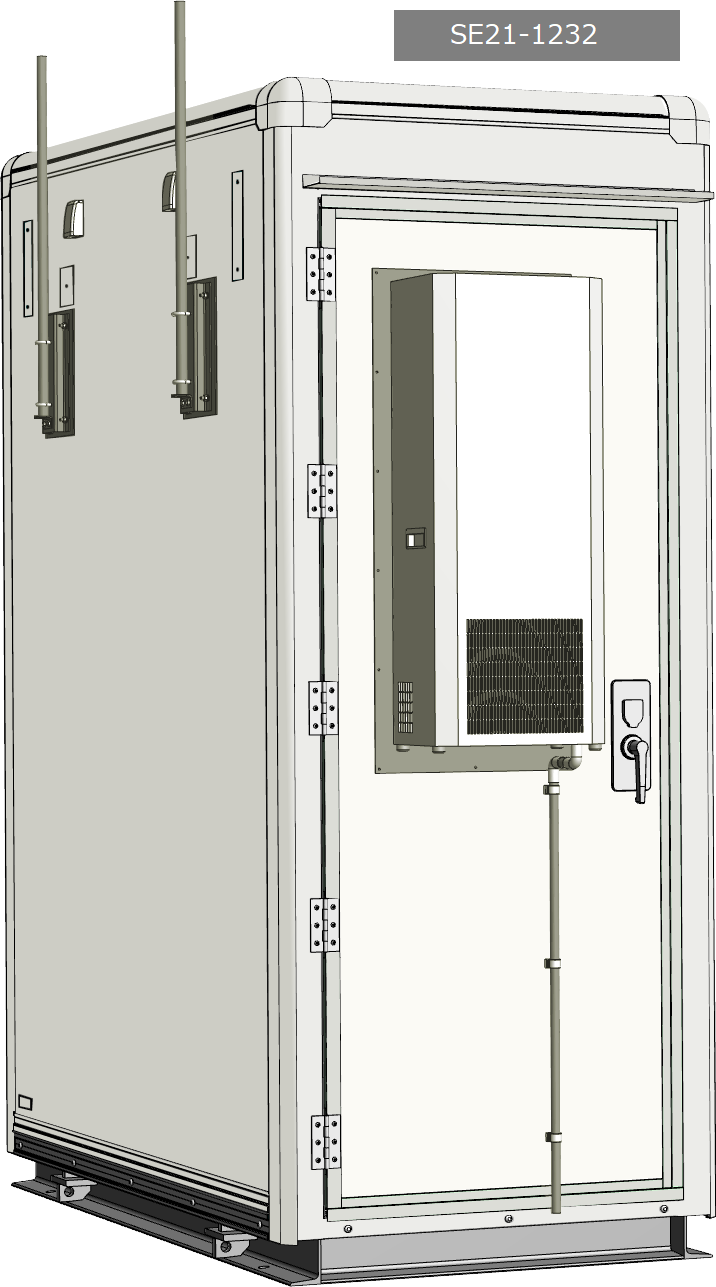

ETC監視システムを堅牢に守る｜高速道路事業者向け通信設備用局舎

用途	公共インフラ関連
サイズ	2Mサイズ

仕様情報

用途	公共インフラ関連
環境条件（耐震強度・積雪）	耐震強度：入力加速度水平1.0G／鉛直0.5G、積雪：0.5m以下
強度条件（床強度、屋根強度、壁強度）	床強度：等分布荷重 5000N/㎡、屋根強度：等分布荷重 1500N/㎡、壁強度：基準風速 Vo=34m/s
防水性能	JIS-C-0920 保護等級4防沫形（吸排気口部分は除く）

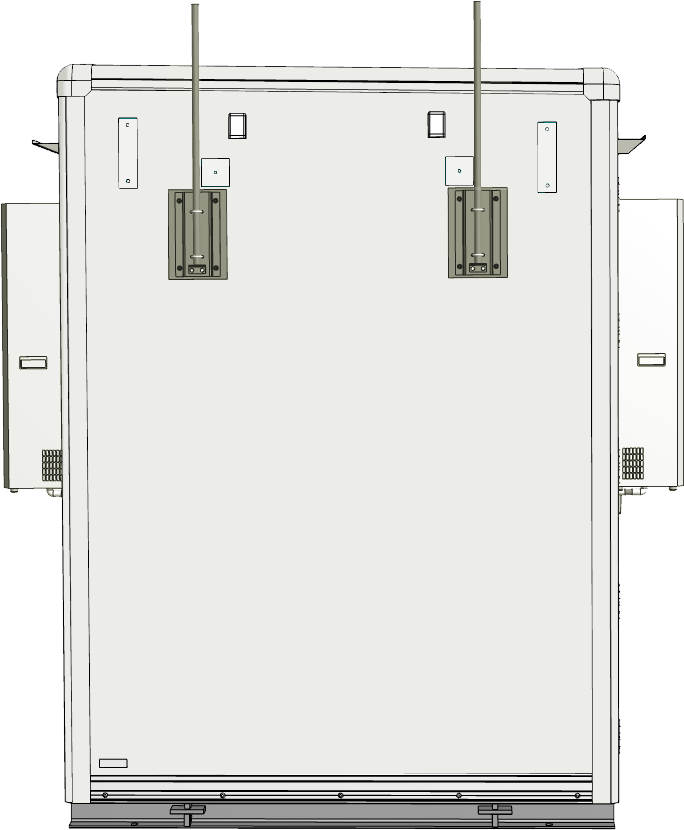

パネル外形寸法	幅(W)2000mm×奥行(D)1100mm×高さ(H)2750mm

耐積雪・強度条件等については、設置場所の環境やご指定に合わせて設計・製作いたします。

オプション

パネル仕様（外板・内板）	外板：アルミ板内板：カラーアルミ板

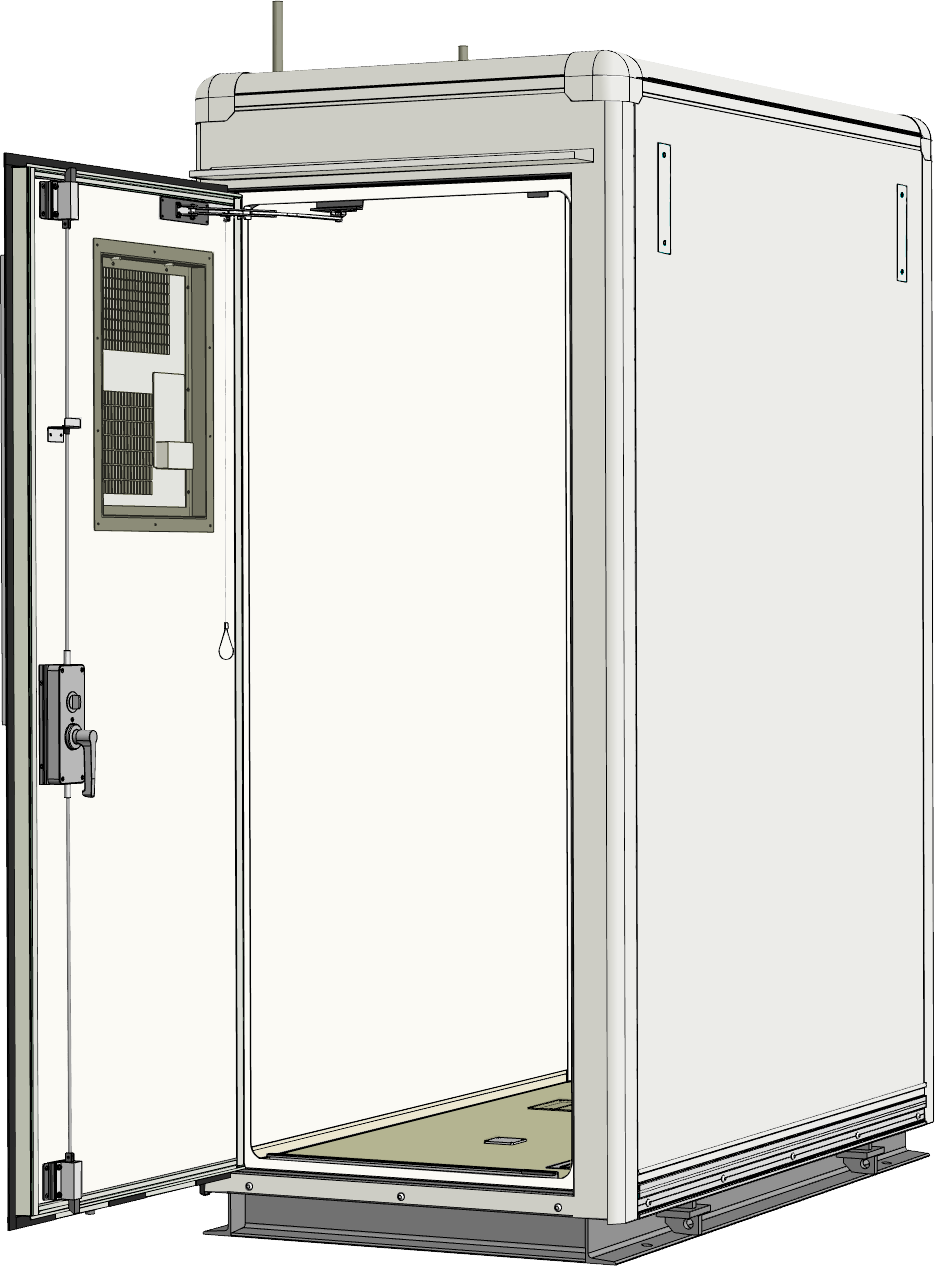

扉仕様	片開き式扉
本体オプション	貫通口床貫通口

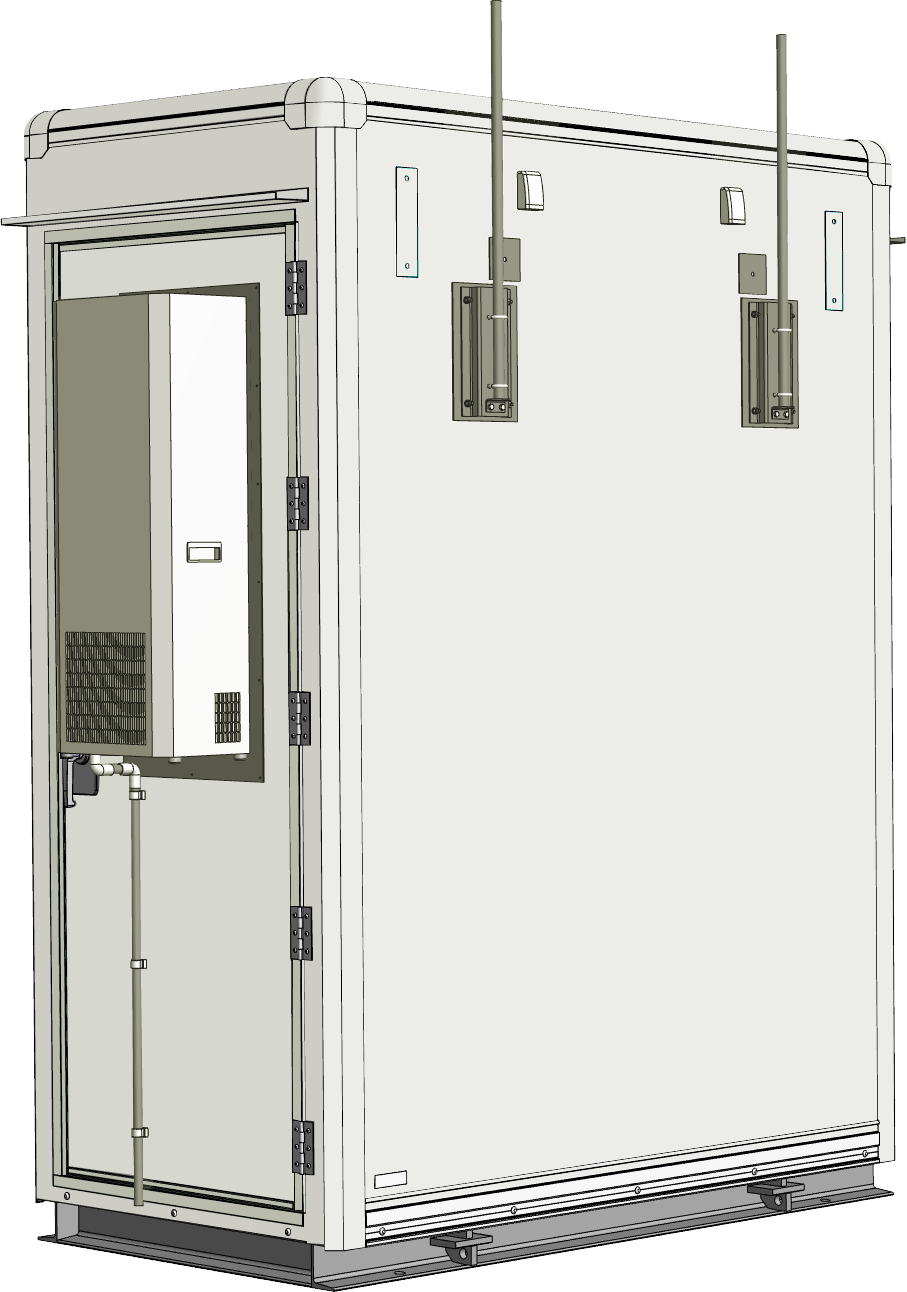

付帯品オプション	分電盤盤クーラー換気設備 GPSアンテナ取付用支柱抜止接地１口コンセント壁掛ヒーター UPS

搬入形態

工場組立完成型

導入背景とソリューション

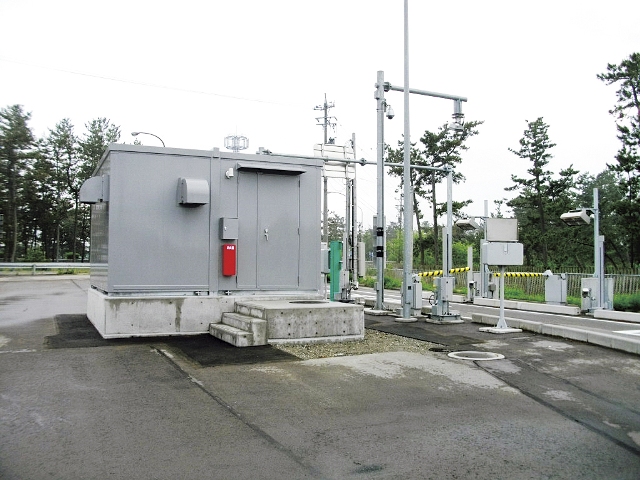

高速道路のスマートETC監視システムなどを収容するため、耐久性と利便性を兼ね備えた通信設備用局舎が求められました。その要件に応えるため、必要機器を効率的に収容できるコンパクトな2Mサイズの局舎を設計。高い耐震・防水性能を備え、分電盤やUPS、空調機、換気設備を装備。さらに、床貫通口や引込柱、壁掛ヒーターを設けることで施工性と安定稼働をサポート。工場組立完成型工法により、短工期で高品質な施工を実現しています。
